| اسم المنتج: | صمام فراشة ويفر | مادة الجسم: | الكربون الصلب والصلب |
|---|---|---|---|
| اتصال: | شفة / رقاقة ، ويفر | اساسي: | GB / T ، المعيار الصيني |
| مادة المقعد: | SS والصلب | اللون: | حسب الطلب |
| ضغط: | ضغط متوسط ، ضغط منخفض | قرص: | الكربون الصلب |
| تسليط الضوء: | صمام فراشة بسكويت ويفر 65 مم,صمام فراشة بسكويت ويفر متوسط الضغط,صمام فراشة بسكويت ويفر صغير الحجم |
||

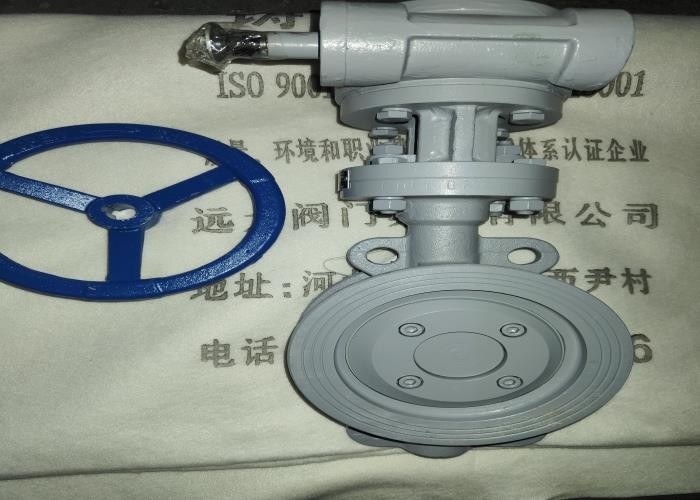

صمام فراشة المقبض بسيط في الهيكل وصغير الحجم وخفيف الوزن ويتكون فقط من أجزاء قليلة.وتحتاج فقط إلى الدوران بزاوية 90 درجة يمكن فتحها وإغلاقها بسرعة ، وتشغيل بسيط ، ويتميز الصمام بخصائص جيدة للتحكم في السوائل.عندما يكون صمام الفراشة في وضع الفتح الكامل ، فإن سماكة لوحة الفراشة هي المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام ، وبالتالي يكون انخفاض الضغط الناتج عن الصمام صغيرًا ، لذلك يتمتع بخصائص تحكم أفضل في التدفق.
يتكون من جسم الصمام ، القرص ، القوس ، جذع الصمام ، الجهاز الكهربائي ، حلقة الختم وما إلى ذلك
| يكتب |
بحجم |
إل | ح | ح1 | أ1 | ب1 | 6 كجم | 10 كجم | ||
| د1 | Z-Φd | د1 | Z-Φd | |||||||
|
D373H -6 ج / 10 ج |
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | |
| 300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | |
| 350 | 127 | 310 | 835 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | |
| 400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | |
| 450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | |
| 500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | |
| 600 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | |
| 700 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | |
| 800 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | |
| 900 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | |
| 1000 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | |
| 1200 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | |
| الجزء الرئيسي | جزء المواد |
| الجسم ، القرص ، نير | WCB |
| إيقاف | 2 كر 13 |
| ختم | 430 + الجرافيت الاسبستوس |
1. يتم الاحتفاظ بالصمام في مستودع جاف.يمنع منعا باتا تخزينه في الهواء الطلق.
2. التخزين طويل الأمد ، الصيانة الدورية.
3. الصمام مثبت على الأنبوب الأفقي أو العمودي ، لكن يجب فتحه وإغلاقه لسهولة التشغيل.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ويمكن أن يلبي التثبيت المتطلبات.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض الصمام لقوى خارجية كبيرة بعد التركيب.
7. يجب أن يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم لجسم الصمام عند التثبيت.
8. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.
| عيوب محتملة | سبب الخطأ | طريقة الاستبعاد |
| تسرب التعبئة والتغليف |
1. انتهاء صلاحية أو شيخوخة الحشو 2. لم يتم شد مسمار السدادة |
1. استبدال التعبئة والتغليف 2. اربط براغي السدادة بالتساوي |
| تسرب الغطاء النهائي |
1. لم يتم شد البرغي 2. الحلقة O تالفة |
1. شد البراغي. 2. استبدل الحلقة O |
| تسرب سطح الختم |
1. اتجاه تركيب الصمام غير متوافق مع اتجاه التدفق المتوسط 2. الإغلاق ليس في مكانه 3. يوجد تحجيم على سطح الختم 4. سطح الختم تالف |
1. تحقق من التثبيت 2. أعد ضبط المسامير الموجودة في المشغل وأغلقها في مكانها 3. تنظيف التراكم 4. إعادة طحن وإصلاح سطح الختم |
