تفاصيل المنتج:
شروط الدفع والشحن:
|

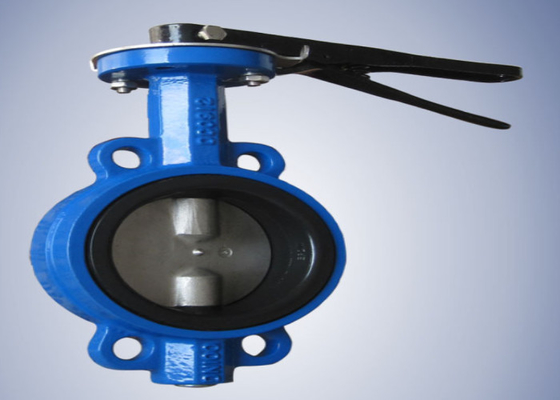

| اسم المنتج: | صمام فراشة ويفر | مادة الجسم: | صب الحديد / حديد الدكتايل |
|---|---|---|---|
| قوة: | مقبض (حديد) | ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) |
| اللون: | أزرق ، حسب الطلب ، رمادي | بحجم: | DN50 ~ 350 |
| اتصال: | رقاقة | قرص: | الدكتايل الحديد |
| درجة حرارة الوسائط: | 10-80 | وسائل الإعلام: | ماء |
| تسليط الضوء: | صمام فراشة من حديد الدكتايل المقاوم للتآكل,صمام فراشة من حديد الدكتايل بدون دبوس,صمام نوع رقاقة الفراشة الرمادية |
||
يتميز صمام الفراشة بدون دبابيس نصف عمود الدوران بمزايا الخصائص الهيكلية البسيطة وأداء الخدمة ونطاق التطبيق الواسع.يمكن تثبيت المنتج على جميع أنابيب وحاويات الغازات المسببة للتآكل وغير المسببة للتآكل والسائلة وشبه السوائل والمسحوق الصلب في النفط الخام والصناعات الكيماوية والأغذية والطب الحيوي وصناعة النسيج وصناعة الورق وهندسة الطاقة الكهرومائية والسفن وإمدادات المياه الحضرية والصرف والمصاهر والموارد المتجددة والأنظمة الأخرى ، ويمكن استخدامها كمعدات للتنظيم والإغلاق
1. أثناء التثبيت ، يجب أن يتوقف قرص الصمام عند الوضع المغلق.
2. يجب تأكيد وضع الفتح وفقًا لزاوية دوران لوحة الفراشة.
3. بالنسبة لصمام الفراشة مع الصمام الجانبي ، يجب فتح صمام الفراشة ذو النصف رمح بدون دبوس قبل الفتح.
4. يجب أن يتم التثبيت وفقًا لتعليمات التركيب والتشغيل الخاصة بالشركة المصنعة.يزود صمام الفراشة ذو الوزن الثقيل بأساس متين
| DN | أ | ب | إل | фD1 | фD3 | ح |
| DN40 (1.5 بوصة) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 بوصة) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 بوصة) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 بوصة) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 ") | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 بوصة) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 بوصات) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 بوصة) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 بوصات) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 بوصة) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
