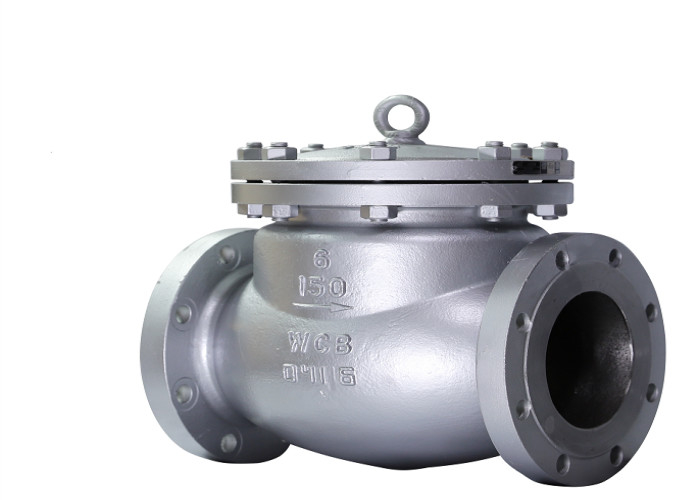

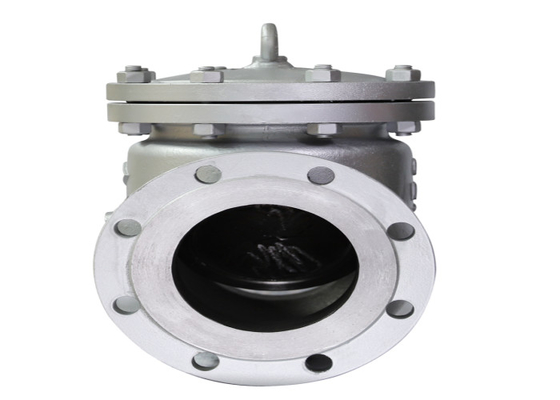

H44H-150LB المصبوب الصلب 150LB الضغط API ذات شفة فحص صمام التأرجح

مقدمة

يستخدم صمام فحص التأرجح ، المعروف أيضًا باسم الصمام أحادي الاتجاه أو صمام الفحص ، لمنع ارتداد الوسط في خط الأنابيب.يسمى الصمام الذي تفتح أو تغلق أجزاء الفتح والإغلاق تلقائيًا بواسطة القوة والتدفق المتوسط ​​لمنع التدفق العكسي المتوسط ​​صمام الفحص.صمام الفحص هو صمام أوتوماتيكي ، يستخدم بشكل أساسي في خط الأنابيب بتدفق أحادي الاتجاه للوسيط.يُسمح للوسيط بالتدفق في اتجاه واحد فقط لمنع وقوع الحوادث.يركب الصمام في خط الأنابيب الأفقي العام

يوزاجهـ:

ينطبق صمام فحص التأرجح على الضغط الاسمي PN1 0MPa ~ 42.0MPa ، Class150-2500 ； القطر الاسمي DN15 ~ 1200mm ، nps1 / 2 ~ 48 ؛في خطوط الأنابيب المختلفة مع درجة حرارة التشغيل - 196 ~ 540 ℃ ، يتم استخدامه لمنع التدفق العكسي المتوسط.عن طريق اختيار مواد مختلفة (WCB ، CF8 (م) ، CF3 (م) ، 1gr5mo ، 15crmo1v ، يمكن تطبيقها على الماء ، والبخار ، والزيت ، وحمض النيتريك ، وحمض الخليك ، ووسط مؤكسد قوي ، واليوريا وغيرها من الوسائط. تستخدم في البترول والكيماويات والأدوية والأسمدة الكيماوية والطاقة الكهربائية وخطوط الأنابيب الأخرى

هيكل:

يعتمد صمام عدم الرجوع المتأرجح على هيكل التأرجح المتأرجح المدمج.يتم تثبيت جميع أجزاء الفتح والإغلاق للصمام داخل جسم الصمام ولا تخترق جسم الصمام.باستثناء حشية الختم وحلقة الختم المستخدمة في الحافة الوسطى ، لا توجد نقاط تسرب خارجية ككل ، وذلك للقضاء على احتمال تسرب الصمام.يعتمد توصيل الذراع المتأرجح لصمام فحص التأرجح وقرص الصمام على هيكل اتصال كروي ، بحيث يتمتع قرص الصمام بدرجة معينة من الحرية ضمن 360 درجة ولديه تعويض مناسب للموضع الجزئي

الجزء الرئيسي والمواد
