تفاصيل المنتج:
شروط الدفع والشحن:
|

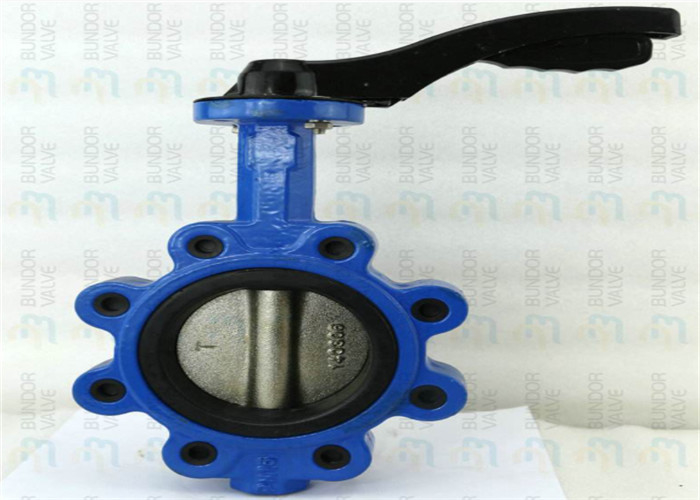

| اسم المنتج: | صمام فراشة ويفر | درجة حرارة الوسائط: | 10-80 |
|---|---|---|---|
| اللون: | أزرق ، حسب الطلب | اتصال: | رقاقة |
| ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) | وسائل الإعلام: | ماء |
| مادة القرص: | الحديد الزهر | مادة الجسم: | صب الحديد |
| حجم الميناء: | DN50-DN200 | قوة: | يتعامل |
| تسليط الضوء: | صمام فراشة بسكويت الويفر,صمام فراشة بسكويت ويفر,صمام فراشة ذو عروة 80 درجة من الحديد الزهر |
||
يتميز صمام فراشة المقبض بمزايا الهيكل البسيط والحجم الصغير والوزن الخفيف.يتكون فقط من أجزاء قليلة.علاوة على ذلك ، يمكن فتحه وإغلاقه بسرعة عن طريق الدوران 90 درجة ، وهو سهل التشغيل.في نفس الوقت ، يتمتع الصمام بخصائص جيدة للتحكم في السوائل.عندما يكون صمام الفراشة في وضع الفتح الكامل ، فإن سماكة لوحة الفراشة هي المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام.لذلك ، فإن انخفاض الضغط الناتج عن الصمام صغير جدًا ، لذلك يتمتع بخصائص تحكم جيدة في التدفق.يحتوي صمام الفراشة على نوعين من الختم: ختم مرن وختم معدني.بالنسبة لصمام الختم المرن ، يمكن دمج حلقة الختم في جسم الصمام أو ربطها بمحيط لوحة الفراشة.
أي من صمامات الفراشة العادية وصمام البوابة الذي له نفس الضغط الاسمي والقطر الاسمي لديه إحكام أفضل وليس من السهل التسرب؟
يعد إحكام صمام البوابة أفضل من صمام الفراشة ، لكن بعض صمامات الفراشة لبعض الشركات المصنعة تتمتع بأداء إحكام جيد.
صمام البوابة ذو حجم كبير ويحتل مساحة كبيرة.
صمام الفراشة صغير الحجم ومساحة صغيرة.
يجب أن يأخذ الاختيار المحدد أيضًا في الاعتبار درجة حرارة الوسيط وختم وتعبئة الصمام.
تم تحديد صمامات الفراشة ذات القطر الاسمي الأكبر من 50 في المواصفات.
مقبض فراشة الصمام هو منتج جديد رئيسي وطني.يعتمد صمام الفراشة اليدوي عالي الأداء على هيكل مانع للتسرب بيضاوي الشكل ومخروط مائل مزدوج.يحل نموذج المنفعة العيب المتمثل في أن سطح الختم الخاص بصمام الفراشة اللامتراكز التقليدي لا يزال في حالة احتكاك تلامسي منزلق في لحظة الفتح والإغلاق 0 ° ~ 10 ° ، ويدرك تأثير أن سطح الختم الخاص بلوحة الفراشة مفصول عند لحظة الفتح ، ويتم إغلاق تأثير الختم في لحظة إغلاق الاتصال ، وذلك لإطالة عمر الخدمة وتحقيق أفضل أداء للختم.
| أ | ب | إل | фD1 | фD3 | ح | |
| DN40 (1.5 بوصة) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 بوصة) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 بوصة) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 بوصات) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 بوصات) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 بوصات) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 بوصات) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 بوصات) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 بوصات) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| DN300 (12 بوصة) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
