تفاصيل المنتج:
شروط الدفع والشحن:
|

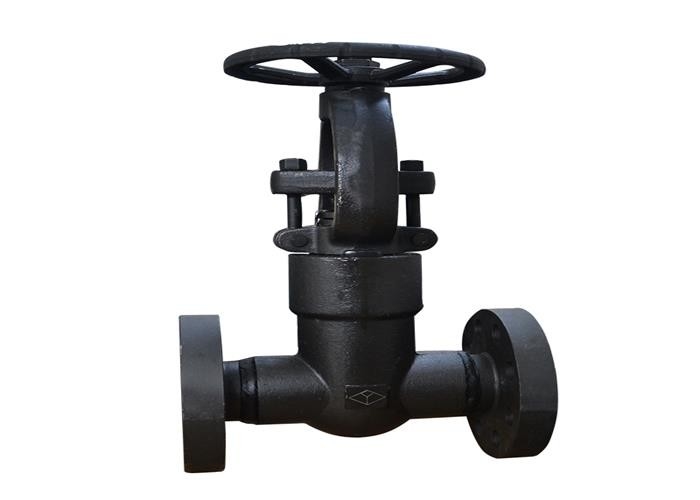

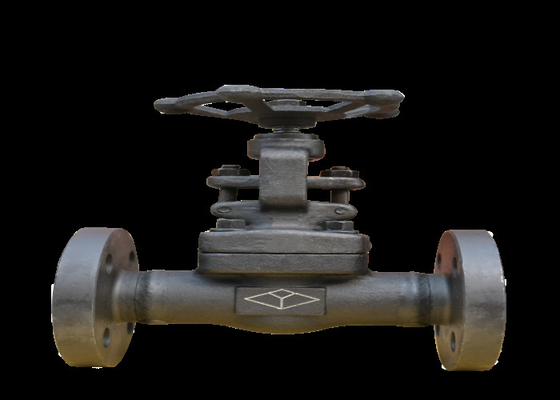

| اسم المنتج: | صمام بوابة ذو حواف | مادة الجسم: | أ 105 |
|---|---|---|---|
| اتصال: | نهاية شفة | بحجم: | DN15 ~ DN50 |
| معيار التصميم: | ANSI | اللون: | طلب الزبون؛ أسود |
| ضغط: | ضغط متوسط ، ضغط مرتفع | درجة حرارة الوسائط: | درجة حرارة متوسطة ودرجة حرارة عالية |
| تسليط الضوء: | صمام بوابة A105 ANSI,صمام بوابة شفة ANSI,صمام بوابة جذع صاعد DN50 |
||
جزء الفتح والإغلاق من صمام البوابة الفولاذي المطروق هو البوابة ، ويكون اتجاه حركة البوابة عموديًا على اتجاه السوائل.يمكن فقط فتح وإغلاق صمام البوابة الفولاذي المطروق بالكامل ، ولا يمكن ضبطه وخنقه.تحتوي بوابة صمام البوابة الفولاذي المطروق على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن سطحي الختم لصمام البوابة يشكلان إسفينًا ، وتختلف زاوية الإسفين باختلاف معلمات الصمام.تشمل أوضاع القيادة لصمام البوابة الفولاذي المطروق: الوصلة الهيدروليكية اليدوية والهوائية والكهربائية والهوائية.تنقسم صمامات البوابة إلى صمامات بوابة من الحديد الزهر ، وصمامات بوابة حديد الدكتايل ، وصمامات بوابة من الصلب غير القابل للصدأ ، وصمامات بوابة فولاذية مزورة ، إلخ.
لا يُسمح باستخدام عجلة اليد والمقبض وآلية النقل للرفع ، كما يُحظر بشدة الاصطدام.
يتم تركيب صمام البوابة المزدوج رأسياً (أي أن ساق الصمام في الوضع الرأسي وعجلة اليد في الأعلى).
يجب أن يفتح صمام البوابة مع الصمام الجانبي الصمام الجانبي قبل الفتح (لموازنة فرق الضغط بين المدخل والمخرج وتقليل قوة الفتح).
يتم تركيب صمام البوابة بآلية النقل وفقًا لبنود دليل تشغيل المنتج.
إذا كان الصمام غالبًا ما يتم فتحه وإغلاقه ، فقم بتشحيمه مرة واحدة على الأقل شهريًا.
| NPS1 / 2 ، NPS2 ، Class150 | ||||||||||
| DN | إل | د | D1 | د 2 | ب | F | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 15 | 108 | 90 | 60.3 | 34.9 | 12 | 2 | 4-15.9 | 142 | 158 | 100 |
| 20 | 117 | 100 | 69.9 | 42.9 | 13.2 | 2 | 4-15.9 | 144 | 159.5 | 100 |
| 25 | 127 | 110 | 79.4 | 50.8 | 14.7 | 2 | 4-15.9 | 170 | 191 | 120 |
| 32 | 140 | 115 | 88.9 | 63.5 | 16.3 | 2 | 4-15.9 | 199 | 255.5 | 160 |
| 40 | 165 | 125 | 98.4 | 73 | 17.9 | 2 | 4-15.9 | 214 | 248 | 160 |
| 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 2 | 4-19.1 | 244.5 | 286.5 | 180 |
