تفاصيل المنتج:
شروط الدفع والشحن:
|

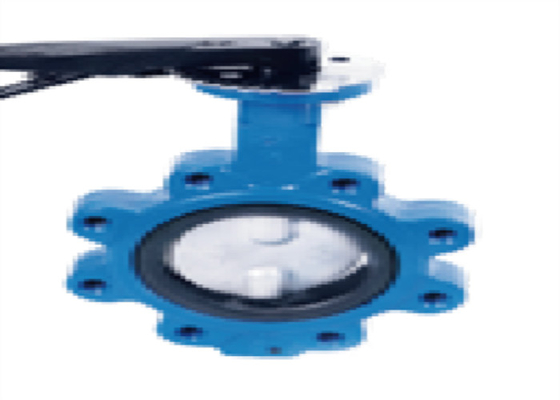

| اسم المنتج: | صمام فراشة ويفر | المواد الجذعية: | ستانلس ستيل |
|---|---|---|---|
| التعامل مع المواد: | حديد | حلقة: | NBR |
| مادة الجسم: | الدكتايل الحديد | وسائل الإعلام: | ماء |
| درجة حرارة الوسائط: | 10-80 | ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) |
| اللون: | أزرق ، حسب الطلب | بحجم: | DN50 ~ 350 |
| تسليط الضوء: | صمام فراشة بسكويت الويفر المنفصل,صمام فراشة بسكويت ويفر من الحديد الزهر,صمام فراشة ذو عروة رقاقة بدون دبوس |
||
1. أثناء التثبيت ، يجب أن يتوقف قرص الصمام عند الوضع المغلق.
2. يجب تأكيد وضع الفتح وفقًا لزاوية دوران لوحة الفراشة.
3. بالنسبة لصمام الفراشة مع الصمام الجانبي ، يجب فتح صمام الفراشة ذو النصف رمح بدون دبوس قبل الفتح.
4. يجب أن يتم التثبيت وفقًا لتعليمات التركيب والتشغيل الخاصة بالشركة المصنعة.يزود صمام الفراشة ذو الوزن الثقيل بأساس متين
| الجسم | حديد الزهر / حديد الدكتايل |
| قرص | حديد الدكتايل / الفولاذ المقاوم للصدأ |
| إيقاف | ستانلس ستيل |
| مقعد | NBR / EPDM / PTFRE |
وجها لوجه: ISO 5752 / API 609 / DIN3202
نهاية الحافة: BS 10 Table D / table E / DIN 2501 PN10
| الضغط الاسمي | 1.0 / 1.6 (ميجا باسكال) |
| اختبار الختم (الماء) | 1.1 /1.76 ميجا باسكال |
| اختبار شل (الماء) | 1.5 / 2.4 ميجا باسكال |
| DN | أ | ب | إل | фD1 | фD3 | ح |
| DN40 (1.5 بوصة) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 بوصة) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 بوصة) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 بوصة) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 ") | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 بوصة) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 بوصات) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 بوصة) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 بوصات) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 بوصة) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
