تفاصيل المنتج:
شروط الدفع والشحن:
|

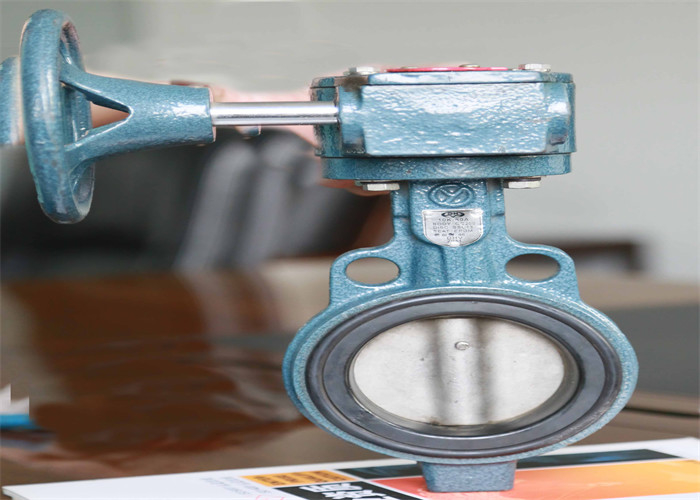

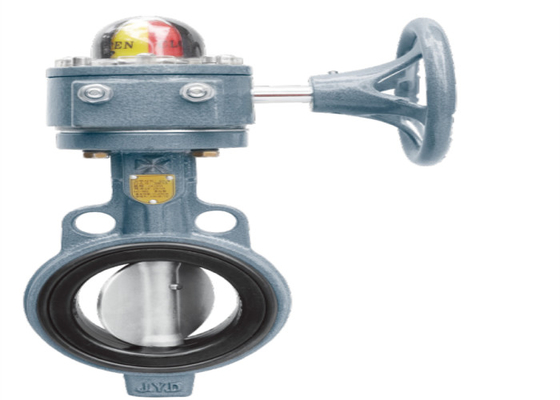

| اسم المنتج: | صمام فراشة ويفر | مادة الجسم: | صب حديد صلب |
|---|---|---|---|
| قرص: | الحديد الزهر والفولاذ المقاوم للصدأ | اللون: | أزرق ، حسب الطلب ، رمادي |
| بحجم: | DN50 ~ 350 | ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) |
| درجة حرارة الوسائط: | درجة حرارة متوسطة ، 10-80 درجة مئوية | ضغط: | ضغط متوسط ، ضغط منخفض |
| تسليط الضوء: | صمام فراشة بسكويت ويفر 10 كيلو,صمام فراشة بسكويت ويفر بحجم 125 مم,صمام فراشة من نوع ويفر الضغط |
||
يمكن استخدام الصمام على نطاق واسع في شبكة الأنابيب البلدية ، ونظام تسخين المياه ، والبناء والصناعات الأخرى لنظام المياه النظيفة ، ويمكن توصيله بسرعة أو قطع الوسيط ، ويمكنه ضبط التدفق المتوسط بسرعة.يمكن استخدام الصمام في خط أنابيب أو معدات متوسطة غير قابلة للتآكل ، للإغلاق والتوصيل وتنظيم التدفق.
| الجسم | حديد رمادي |
| مقعد | EPDM |
| قرص | ستانلس ستيل |
| سائل قابل للتطبيق | ماء |
| ضغط العمل | أقل من 10 كجم / سم² |
| درجة حرارة قابلة للتطبيق | أقل من 80 |
| طريقة التوصيل | 10 كيلو شفة |
| بحجم | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| إل | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| ح | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
1. يعتمد الهيكل على هيكل شبه المحور ، وعملية 90 درجة سريعة الفتح ؛تتميز اللوحة بقوة عالية ، مساحة تدفق كبيرة ، مقاومة تدفق صغيرة وتوفير الطاقة.
2. يمكن للوسيط أن يتدفق من كلا جانبي صمام القرص ذو الحافة في أي اتجاه ، ويمكن أن يحقق الغرض من التوصيل أو القطع.
3. لا يوجد تصميم لهيكل دبوس مستدق: وصلة النقل بين عمود الصمام ولوحة الصمام تتخذ شكل التوصيل السداسي ، والذي يحل بشكل فعال التسرب والسقوط من الأخطار الخفية للمسمار المخروطي الأصلي للصمام الأوسط ، ويحسن بشكل كبير ختم الصمام الأداء وسلامة التشغيل ، ويحل تمامًا مشكلة السقوط من دبوس مخروط صمام الفراشة الأصلي للخط الأوسط.
4. أداء الختم الجيد: نظرًا لأن الصمام لا يعتمد تصميم دبوس ، فإنه يحل تمامًا مشكلة تسرب المسمار المخروطي لصمام الفراشة ذي الخط الأوسط الأصلي.يتبنى مقعد الصمام عملية الفلكنة المتكاملة.من ناحية أخرى ، تم حل مشكلة التسرب بين مقعد الصمام والجسم الموجود في اختبار ضغط صمام الخط الأوسط الأصلي.من ناحية أخرى ، يكون سطح الختم الجانبي للمقعد المفلكن أعرض ويتم إضافة ثلاثة خطوط مائية من نوع الحلقة O لجعل الختم بشفة الأنبوب أكثر موثوقية.يتم حفظ حشية الفلنجة.
1. يتم تثبيت الصمام على خط الأنابيب للفتح والإغلاق ، ويمكن استخدامه أيضًا للضبط والاختناق.
2. يمكن تركيب الصمام في أي اتجاه.
3. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
4. يجب ألا يتعرض الصمام لقوى خارجية كبيرة بعد التركيب.
5. يتم تثبيت الصمام على خط الأنابيب الذي يتم إغلاقه لفترة طويلة ، ويجب فتحه وإغلاقه بانتظام.
6. عندما تكون درجة الحرارة الدنيا المحلية أقل من 4 ℃ ، يجب اتخاذ حماية عازلة.حيث يجب استخدام الصمام الطرفي مع الأنبوب أو تسخين الغلاف لمنع درجة حرارة جدار الأنبوب أقل من 0 درجة مئوية.
7. يمنع منعا باتا التثبيت والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيير السريع لدرجة الحرارة المتوسطة.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء
