تفاصيل المنتج:
شروط الدفع والشحن:
|

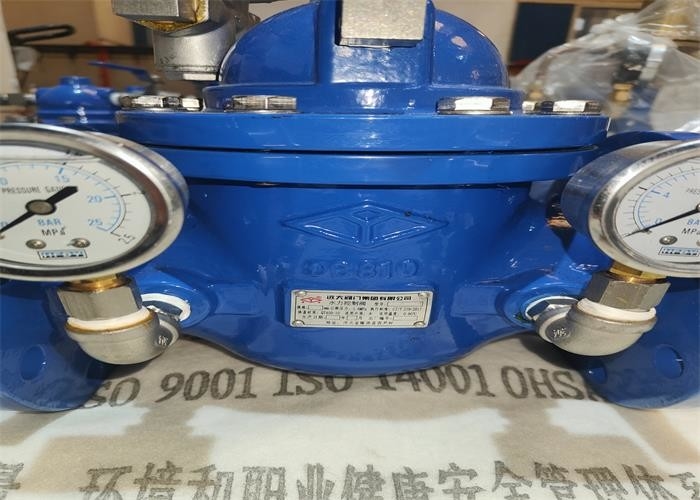

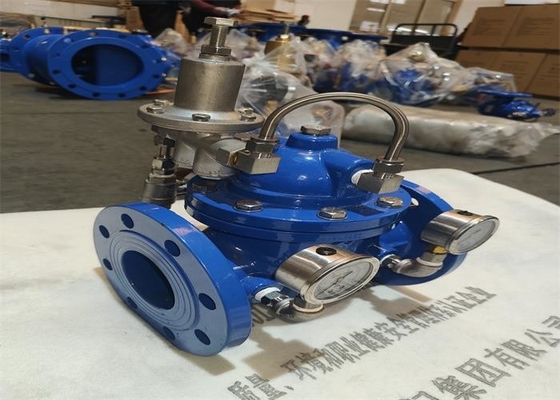

| اسم المنتج: | صمام حفظ المياه | مادة الجسم: | الدكتايل الحديد |
|---|---|---|---|
| ضغط: | 1.6 ميجا باسكال | دور: | منظم ضغط مخفض |
| اللون: | أزرق | متوسط: | ماء |
| درجة الحرارة: | ≤80 | توصيل مواد الأنابيب: | نحاس |
| تسليط الضوء: | صمام منظم ضغط حديد الدكتايل,صمام منظم الضغط 1.6mpa,صمام الحفاظ على المياه ذو الضغط المنخفض |
||
يدخل الصمام الداخلي P1 إلى غرفة التحكم في الصمام الرئيسي من خلال القسطرة وصمام الإبرة 19 (انظر الرسم الإنشائي) ويؤسس الاتجاه
تحت ضغط P3.يعمل ضغط المخرج P2 تحت الحجاب الحاجز للصمام الطيار 13 عبر القسطرة وهو معاكس للزنبرك المنظم للصمام الطيار
مقاومة.عندما يتجاوز ضغط المخرج P2 القيمة المحددة لنابض الصمام الطيار ، يتم إغلاق الصمام الدليلي ، ويكون إفراز الماء في غرفة التحكم 0.
عندما يصل الضغط المتغير P3 إلى الحد الأقصى ، تضغط الأقراص الرئيسية على المقعد ، ويغلق الصمام الخفيف ، وينخفض ضغط التيار المنخفض.عند التصدير
عندما يكون الضغط P2 أقل من القيمة المحددة لنابض الصمام الدليلي ، يتم فتح الصمام الدليلي ، وتمر مياه الضغط في غرفة التحكم عبر الصمام الدليلي
9. التفريغ إلى مخرج الصمام.نظرًا للفتحة الصغيرة لصمام الإبرة ، فإن سرعة التفريغ في غرفة التحكم أكبر من سرعة تجديد الماء بالضغط عند المدخل.
وبالتالي ، يتم تقليل الضغط P3 في غرفة التحكم ، ويتم دائمًا تطبيق ضغط المدخل P1 أسفل قرص الصمام الرئيسي 5 لدعم قرص الصمام الرئيسي
لفتح صمام تخفيض الضغط وزيادة ضغط المصب.في التنظيم الثابت ، يكون معدل التفريغ مساويًا لمعدل الإماهة ،
فتح منفذ الصمام الرئيسي لم يتغير ، وضغط المصب مستقر.
| PN1.0 ميجا باسكال | DN | إل | د | D1 | د 2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0 ميجا باسكال | 1.6 ميجا باسكال | 2.5 ميجا باسكال | الضغط |
| 1.5 ميجا باسكال | 2.4 ميجا باسكال | 3.75 ميجا باسكال | ضغط اختبار الجسم |
| 1.1 ميجا باسكال | 1.76 ميجا باسكال | 2.75 ميجا باسكال | ضغط اختبار الختم |
| 0.09-0.8 ميجا باسكال | 0.1-1.2 ميجا باسكال | 0.15-1.6 ميجا باسكال | نطاق ضغط مخرج قابل للتعديل |
| ≤80 ℃ | درجة حرارة مناسبة | ||
| ماء | وسط مناسب | ||
يعتمد جسم الصمام على تصميم تبسيط القناة بالكامل ، ومقاومة السوائل صغيرة ، والتدفق ، وتأثير الختم جيد ، في وضع النقل الذي يعتمد العملية الهيدروليكية ، أي استخدام ضغط الماء في خط الأنابيب لتشغيل قرص الصمام الرئيسي تلقائيًا والحركة السفلية ، فتح صمام التحكم ، وضبط ضغط المصب.حافظ على ضغط المصب عند الضغط الذي يحدده زنبرك الصمام الدليلي.عندما يتجاوز ضغط المصب القيمة المحددة ، سيغلق صمام تخفيض الضغط تلقائيًا لضمان عدم تغيير ضغط المخرج.المنتج هو المنتج المثالي لإمدادات المياه المنزلية ، ومياه النار ونظام إمدادات المياه الصناعية
