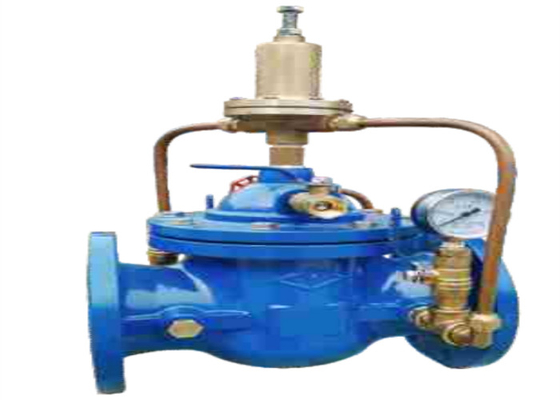

حديد الدكتايل 500X صمام تخفيف الضغط شفة نهاية صمام حفظ المياه

مقدمة

500X تخفيف الضغط وعقد الصمام.تستخدم لإمداد المياه وتكييف الهواء ونظام خطوط أنابيب مكافحة الحرائق.المتوسط: ماء ، درجة حرارة ≤ 80 ℃.يتم استخدامه لتثبيت ضغط خط الأنابيب أمام الصمام.عندما يتجاوز الضغط أمام الصمام الضغط ، يُفتح الصمام الرئيسي للتصريف.عندما ينخفض ​​ضغط خط الأنابيب عن القيمة المحددة ، يتم إغلاق الصمام الرئيسي.يمكن ضبط قيمة الضغط بواسطة برغي ضبط الصمام الطيار

إستعمال

يمكن لصمام تحرير / دعم الضغط أن يخفف بشكل فعال الضغط الذي يتجاوز نقطة السلامة المحددة للصمام الطيار في خط الأنابيب لمنع تلف خط الأنابيب والمعدات.يستخدم هذا الصمام بشكل أساسي في هروب الضغط لنظام التدوير لاختبار التحكم في الحرائق في المبنى العالي لتجنب مشاكل النظام بسبب أعلى ضغط هيدروليكي ، احتفظ بضغط إمداد المياه للصمام الرئيسي دائمًا فوق قيمة واحدة محددة لضمان الضغط فوق منطقة إمداد المياه بالصمام الرئيسي

مبدأ العمل

أولاً ، اضبط ضغط فتح الصمام الرئيسي.قم بفك صامولة قفل الصمام الطيار ، وأدر برغي الصمام الطيار في اتجاه عقارب الساعة ، وسيتحرك المسمار لأسفل.يتم ضغط زنبرك التنظيم لتطبيق قوة دفع معينة على قلب الصمام الدليلي.في هذا الوقت ، يزداد ضغط فتح الصمام الرئيسي.أدر برغي ضبط الصمام الطيار عكس اتجاه عقارب الساعة ، يتم تحرير ضغط الزنبرك ، ويتم تقليل الدفع الذي يعمل على قلب الصمام التجريبي ، ويتم تقليل ضغط فتح الصمام الرئيسي.يمكن ملاحظة قيمة ضغط خط الأنابيب أمام الصمام الرئيسي من خلال مقياس الضغط.بعد التثبيت ، شد صامولة المربى

عندما يزداد الضغط أمام الصمام ، يزداد أيضًا الضغط في الحجرة السفلية للحجاب الحاجز للصمام الدليلي.بعد تجاوز القيمة المحددة ، يدفع الحجاب الحاجز قلب الصمام الطيار لأعلى ، ويفتح الصمام الدليلي ، ويتم تفريغ الماء في الغرفة العلوية للحجاب الحاجز للصمام الرئيسي.عندما ينخفض ​​الضغط ، ينفتح قلب الصمام الرئيسي تحت فرق الضغط بين الحجرات العلوية والسفلية للحجاب الحاجز ، ويبدأ الصمام الرئيسي في التصريف ، ويبدأ ضغط خط الأنابيب في الانخفاض

ينخفض ​​أيضًا الضغط تحت الحجاب الحاجز للصمام الدليلي ، عندما ينخفض ​​الضغط أقل من القيمة المحددة.تحت تأثير تعديل الربيع.قلب الصمام الطيار مغلق.يزداد الضغط في الحجرة العلوية للحجاب الحاجز الرئيسي للصمام بشكل تدريجي.لأن مساحة الحجاب الحاجز الرئيسي للصمام أكبر من منطقة قلب الصمام الرئيسي ، تحت تأثير فرق الضغط بين الحجرات العلوية والسفلية للحجاب الحاجز.التخزين المؤقت الرئيسي مغلق.الصمام الرئيسي يتوقف عن التصريف.

ملخص:

1 ، عند ضبط ضغط الفتح ، قم بزيادة الضغط تدريجياً أمام الصمام.قم بتشغيله بالقيمة المحددة.وتسجيل قيمة مقياس الضغط ، ثم الاستمرار في زيادة ضغط المدخل.حافظ على الصمام الرئيسي مفتوحًا بالكامل (على سبيل المثال ، لن يزيد تدفق التصريف من الصمام الرئيسي).سجل ضغط تفريغ الصمام الرئيسي.ثم قم بتقليل ضغط المدخل تدريجيًا حتى يتم إغلاق الصمام الرئيسي ، وقم بتسجيل ضغط إعادة تثبيت الصمام.

2 ، كرر الضبط لأكثر من مرتين حتى ضغط فتح الصمام الرئيسي وضغط التفريغ.حتى يستقر ضغط إعادة التسكين.

3 ، عند الحاجة إلى تخفيف الضغط اليدوي.يمكن فتح الصمام الكروي لتنفيس الضغط الموجود على غطاء الصمام الرئيسي ، ويقل الضغط في الغرفة العلوية من الحجاب الحاجز للصمام الرئيسي.يتم بعد ذلك فتح الصمام الرئيسي لتخفيف الضغط ، ويجب توصيل مخرج صمام كرة تخفيف الضغط بخندق الصرف.

4 ، عندما يكون فرق ضغط الفتح للصمام الرئيسي هو p 0.5MPa ، تكون قيمة الانحراف ± 0.02MPa.عندما تكون p 0.5MPa ، تكون قيمة الانحراف ± 0.04MPa.

5 ، ضغط التفريغ 1.08p (P هي قيمة ضغط الفتح

البعد
