تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام حفظ المياه | مادة: | صب الفولاذ المقاوم للصدأ |
|---|---|---|---|
| هيكل: | التحقق من | ضغط: | ضغط متوسط |
| درجة حرارة الوسائط: | ≤150 ℃ | وسائل الإعلام: | بخار الماء |
| قياسي أو غير قياسي: | معيار | اللون: | طلب الزبون |
| الجسم: | WCB / CF8 / CF8M | حجم الميناء: | DN50-DN800 |
| تسليط الضوء: | صمام فحص رقاقة ويفر من الفولاذ المصبوب 2,صمام فحص ويفر WCB 2,صمام فحص من نوع الفراشة من الفولاذ المقاوم للصدأ |
||

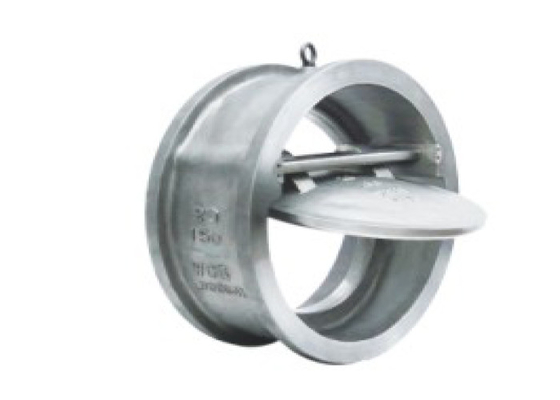

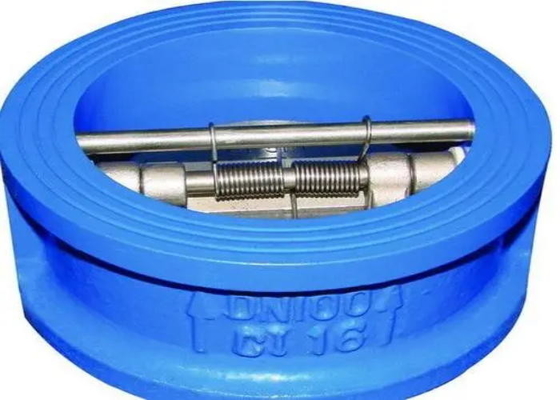

يشير صمام فحص الفراشة إلى الصمام الذي يفتح ويغلق قرص الصمام تلقائيًا اعتمادًا على تدفق الوسيط نفسه لمنع ارتداد الوسط.يُعرف أيضًا باسم صمام الفحص ، والصمام أحادي الاتجاه ، وصمام التدفق الخلفي ، وصمام الضغط الخلفي.ينتمي صمام الفحص إلى الصمام الأوتوماتيكي ، والذي يستخدم بشكل أساسي لمنع التدفق العكسي المتوسط ، والدوران العكسي للمضخة ومحرك القيادة ، وتفريغ وسط الحاوية.يمكن أيضًا استخدام صمام الفحص في خط الأنابيب لتزويد النظام الإضافي الذي قد يرتفع فيه الضغط فوق ضغط النظام.يمكن تقسيم صمامات الفحص بشكل أساسي إلى صمام فحص متأرجح (يدور وفقًا لمركز الجاذبية) ، وصمام فحص رفع (يتحرك على طول المحور) وصمام فحص فراشة (يدور على طول المركز).
| التصميم والتصنيع | API 594 |
| وجها لوجه | ASME / ANSI B16.1.2 |
| نهاية شفة | ASME / ANSI B16.5.0 |
| تقتيش | API 598 |
| DH77X / H-150LB | DH77H / X-300 رطل | ||||||||
| NPS (بوصة) | L (مم) | د (مم) | D2 (مم) | D3 (مم) | NPS (بوصة) | L (مم) | د (مم) | D2 (مم) | D3 (مم) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 يجب سد طرفي ممر الصمام وتوجد غرفة جافة وجيدة التهوية.إذا تم تخزينها لفترة طويلة ، فيجب فحص منع الصدأ بشكل متكرر.
2 قبل التركيب يجب تنظيف الصمام وإزالة العيوب التي تحدث أثناء النقل.
3 أثناء التثبيت ، تحقق بعناية مما إذا كانت العلامات ولوحات الأسماء الموجودة على الصمام تفي بمتطلبات الاستخدام.
4 - يتم تثبيت الصمام على خط الأنابيب الأفقي مع غطاء الصمام لأعلى.
1. لا تجعل صمام الفحص يتحمل الوزن في خط الأنابيب.يجب دعم صمام الفحص الكبير بشكل مستقل لمنع تأثره بالضغط الناتج عن نظام الأنابيب.
2. أثناء التركيب ، انتبه إلى أن اتجاه التدفق المتوسط يجب أن يكون متسقًا مع اتجاه السهم لجسم الصمام.
3. تركب صمامات فحص قرصية عمودية من نوع الرفع على أنابيب عمودية.
4. يتم تركيب صمام فحص القرص الأفقي من نوع الرفع على خط أنابيب أفقي
