تفاصيل المنتج:
شروط الدفع والشحن:
|

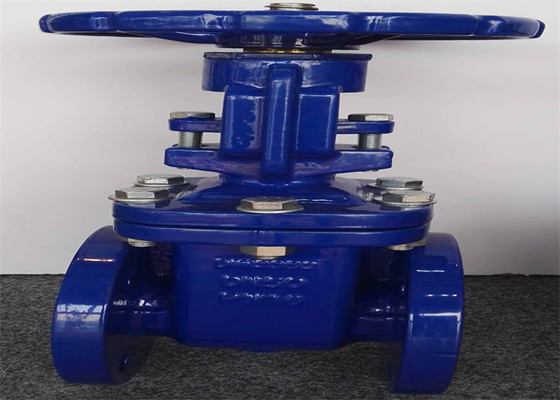

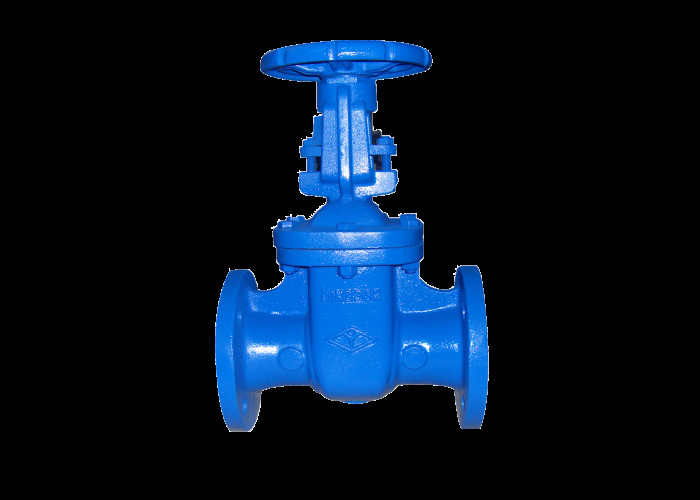

| اسم المنتج: | صمام بوابة ذو حواف | قوة: | كتيب |
|---|---|---|---|
| ضغط: | ضغط متوسط | درجة حرارة الوسائط: | درجة حرارة متوسطة |
| مادة الجسم: | الدكتايل الحديد | اتصال: | نهاية شفة |
| اللون: | طلب الزبون ، أزرق | متوسط: | زيت الماء |
| تسليط الضوء: | صمام بوابة ذو حواف من النحاس الأصفر,صمام بوابة ذو حواف dn65,صمام بوابة dn65 مشفه |
||
يمكن استخدام الصمام للفتح والإغلاق على خطوط الأنابيب والمعدات ذات الوسط غير القابل للتآكل ، وعمومًا لا يتم استخدامه للاختناق.
1. الصمام متصل بشفة ويتوافق مع معيار gb / t 12232.يتكون الصمام بشكل أساسي من جسم الصمام ، والبوابة ، وقضيب الصمام ، وغطاء الصمام ، وصمولة قضيب الصمام ، وعجلة اليد وأجزاء أخرى.
2. يقوم الصمام بتدوير صامولة ساق الصمام عن طريق تدوير عجلة اليد لجعل ساق الصمام يتحرك لأعلى ولأسفل ، وذلك لدفع الكبش إلى الارتفاع أو الانخفاض ، وجعل الإزاحة الخطية متعامدة مع السائل لتحقيق الغرض من الفتح والختام.
1. شكل بسيط ، قابلية تصنيع جيدة ، نطاق تطبيق واسع وسهل التركيب.
2. الهيكل معقول ومضغوط ، والحجم صغير ، وقطعة الإغلاق (RAM) تعتمد هيكل إسفين ، والذي يمكن أن يعوض تلقائيًا تشوه جسم الصمام الناجم عن الحمل غير الطبيعي أو درجة الحرارة أثناء التشغيل ، كما أن الختم آمن و موثوق بها.
3. يمكن للوسيط أن يتدفق في أي اتجاه من كلا جانبي صمام البوابة لتحقيق الغرض من التوصيل أو الفصل.
| الجسم | GG25 / GGG50 |
| ختم | 2 كر 13/304 / نحاس |
| حلقة القرص | 2 كر 13/304 / نحاس |
| قرص | GG20 |
| إيقاف | 2 كر 13 |
| يكتب | اسمى، صورى شكلى، بالاسم فقط | بحجم(مم) | |||||
| DN | إل | د | د1 | د2 | فرنك بلجيكي | Z-Φd | |
| Z41T-10/16 | 50 | 250 | 165 | 125 | 99 | 20-2 | 4-Φ19 |
| 65 | 270 | 185 | 145 | 118 | 20-2 | 4-Φ19 | |
| 80 | 280 | 200 | 160 | 132 | 22-2 | 8-Φ19 | |
| 100 | 300 | 220 | 180 | 156 | 24-2 | 8-Φ19 | |
| 125 | 325 | 250 | 210 | 184 | 26-2 | 8-Φ19 | |
| 150 | 350 | 285 | 240 | 211 | 26-2 | 8-Φ23 | |
| 200 | 400 | 340 | 295 | 266 | 30-2 | 12-Φ23 | |
| 250 | 450 | 405 | 355 | 319 | 32-2 | 12-Φ28 | |
| 300 | 500 | 460 | 410 | 370 | 32-2 | 12-Φ28 | |
