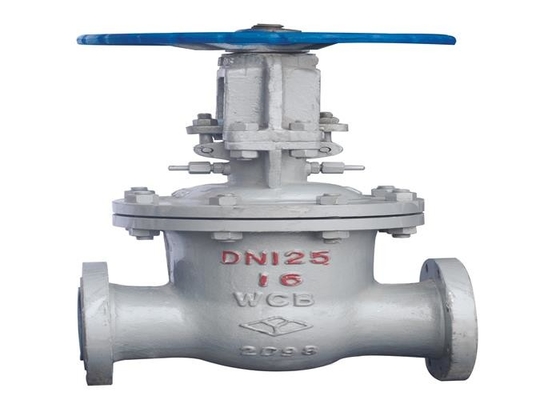

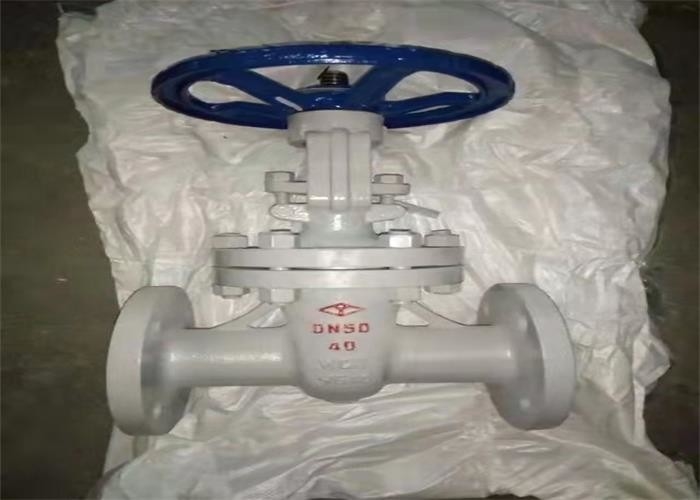

DIN Cast Carbon Steel Medium Water / Steam / Oil PN16 / 25 صمام بوابة ذو حواف

مقدمة

جزء الفتح والإغلاق من صمام البوابة الفولاذي المصبوب هو البوابة ، ويكون اتجاه حركة البوابة عموديًا على اتجاه السوائل.يمكن فقط فتح وإغلاق صمام البوابة بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن السطحين المحكمين لصمام الكبش يشكلان إسفينًا.تختلف زاوية الإسفين باختلاف معاملات الصمام ، عادة 50. عندما تكون درجة الحرارة المتوسطة غير عالية ، تكون 2 ° 52 '.يمكن جعل بوابة صمام البوابة الإسفينية ككل ، وهو ما يسمى بصمام البوابة الصلب ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.

أبعاد

المعيار الأساسي
