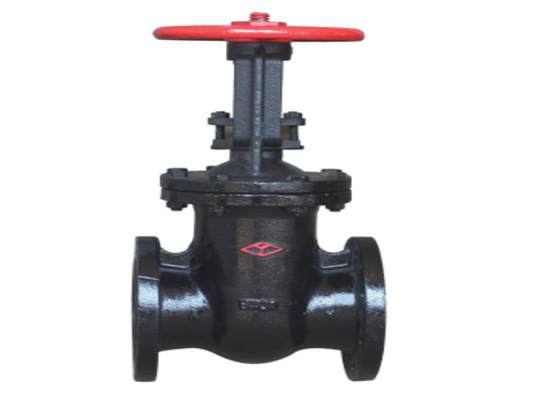

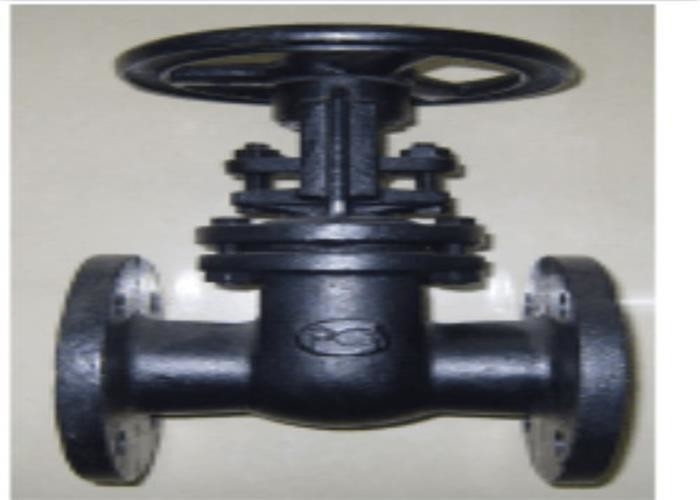

الحديد الزهر الرمادي / HT200 GOST Handwheel PN10 / 16 صمام بوابة ذو حواف

مقدمة

جزء الفتح والإغلاق من صمام البوابة الفولاذي المصبوب هو البوابة ، ويكون اتجاه حركة البوابة عموديًا على اتجاه السوائل.يمكن فقط فتح وإغلاق صمام البوابة بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن السطحين المحكمين لصمام الكبش يشكلان إسفينًا.تختلف زاوية الإسفين باختلاف معاملات الصمام ، عادة 50. عندما تكون درجة الحرارة المتوسطة غير عالية ، تكون 2 ° 52 '.يمكن جعل بوابة صمام البوابة الإسفينية ككل ، وهو ما يسمى بصمام البوابة الصلب ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.

تصنيف

صمام بوابة من الصلب المصبوب: مقسم إلى صمام بوابة فولاذي كربوني ، صمام بوابة فولاذي مقاوم للصدأ ، صمام بوابة فولاذي منخفض السبائك (ينتمي فولاذ الموليبدينوم المقاوم لدرجة الحرارة العالية إلى هذه الفئة) ، صمام بوابة فولاذي منخفض الحرارة ، إلخ.

هناك أيضًا العديد من درجات الصلب المحددة تحت العديد من صمامات البوابة المصنوعة من الصلب المصبوب ، والتي تستخدم بشكل شائع على النحو التالي:

1. درجات الصب لصمامات البوابة المصنوعة من الصلب الكربوني تشمل: WCA ، WCB ، WCC ، LCB ، إلخ ؛درجة الحرارة المطبقة - 46 ~ 425 ℃.

2. درجات الصب لصمامات البوابة الفولاذية المقاومة للصدأ: 301 الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ CF8 (المقابل لتزوير الفولاذ المقاوم للصدأ 304) ، الفولاذ المقاوم للصدأ CF8M (المطابق لتشكيل الفولاذ المقاوم للصدأ 316) ، إلخ ؛درجة الحرارة القابلة للتطبيق - 198 درجة مئوية ~ 816 درجة مئوية.

3. ينقسم الفولاذ منخفض السبائك إلى سبائك فولاذية ذات درجة حرارة عالية وسبائك فولاذية منخفضة القوة عالية ، من بينها سبائك الصلب ذات درجة الحرارة العالية تسمى فولاذ موليبدينوم الكروم.

درجات صب صمامات البوابة الفولاذية الموليبدينوم من الكروم: zg1cr5mo ، zg15cr1mov ، ZG20CrMoV ، wc6 ، wc9 ، c12a ، إلخ. درجة الحرارة المطبقة: 550 ~ 750 ℃.

تختلف درجة الحرارة المطبقة لكل علامة تجارية معينة من المواد ، والتي يجب اختيارها وفقًا لظروف العمل الفعلية.

التثبيت والاستخدام

1. قبل التثبيت ، تحقق من تجويف الصمام ، وسطح الختم وأجزاء أخرى ، ولا يُسمح بالالتصاق بأي أوساخ أو رمال ؛

2. يجب شد البراغي في جميع أجزاء التوصيل بالتساوي.

3. تحقق من أن أجزاء التعبئة مطلوبة ليتم ضغطها لضمان إحكام التغليف والفتح المرن للمضخة ؛

4. قبل تثبيت الصمام ، يجب على المستخدم التحقق من نموذج الصمام وحجم التوصيل والانتباه إلى اتجاه التدفق المتوسط ​​لضمان التوافق مع متطلبات الصمام ؛

5. عند تركيب الصمام ، يجب على المستخدم حجز المساحة اللازمة لقيادة الصمام.

6. يجب أن يتم توصيل جهاز القيادة وفقًا لمخطط الدائرة ؛

7. يجب صيانة صمام البوابة بانتظام وعدم تصادمه وضغطه حسب الرغبة ، حتى لا يؤثر ذلك على الختم.
