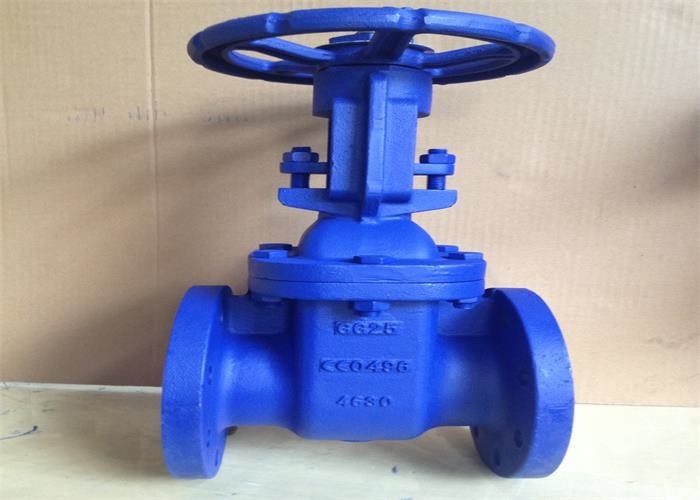

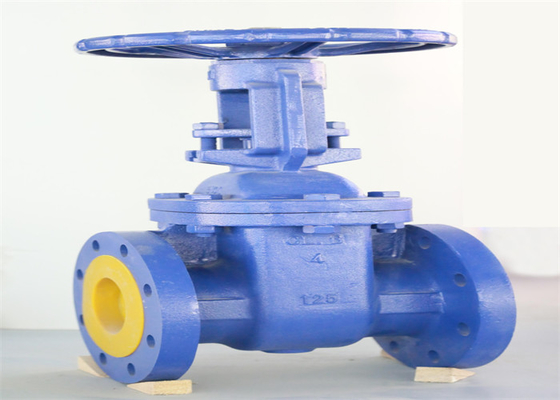

| اسم المنتج: | صمام بوابة ذو حواف | اللون: | طلب الزبون ، أزرق |
|---|---|---|---|
| معيار التصميم: | BS EN 1171 | يكتب: | نظام التشغيل & y ، ارتفاع الساق |
| متوسط: | زيت الماء | اتصال: | نهاية شفة |
| بحجم: | DN50-300 | مواد: | Ductile iron; الدكتايل الحديد؛ Cast iron الحديد الزهر |
| ضغط: | ضغط متوسط | درجة حرارة الوسائط: | درجة حرارة متوسطة |
| تسليط الضوء: | BS صمام بوابة قياسي بشفة,صمام بوابة dn80 بشفة,صمام بوابة dn80 مشفه |
||
يمكن استخدام الصمام للفتح والإغلاق على خطوط الأنابيب والمعدات ذات الوسط غير القابل للتآكل ، وعمومًا لا يتم استخدامه للاختناق.
الجسم الرئيسي مصنوع من الحديد الزهر الرمادي ، ودرجة الحرارة المطبقة لختم النحاس هي -10 ~ 200 ℃ ؛الوسيلة المطبقة: الماء والبخار.
درجة الحرارة المطبقة لختم الحديد هي -10 ~ 100 ℃ ؛الوسيط المطبق: الزيت العام.
1. شكل بسيط ، قابلية تصنيع جيدة ، نطاق تطبيق واسع وسهل التركيب.
2. الهيكل معقول ومضغوط ، والحجم صغير ، وقطعة الإغلاق (RAM) تعتمد هيكل إسفين ، والذي يمكن أن يعوض تلقائيًا تشوه جسم الصمام الناجم عن الحمل غير الطبيعي أو درجة الحرارة أثناء التشغيل ، كما أن الختم آمن و موثوق بها.
3. يمكن للوسيط أن يتدفق في أي اتجاه من كلا جانبي صمام البوابة لتحقيق الغرض من التوصيل أو الفصل.
1. الصمام شفة متصل.
2. يتكون الصمام من جسم الصمام ، وغطاء المحرك ، والبوابة ، وقضيب الصمام ، وعجلة اليد وأجزاء أخرى.عن طريق تدوير عجلة اليد ، فإن
يرتفع قضيب الصمام أو ينخفض ، مما يدفع الكبش إلى الارتفاع أو الانخفاض ، مما يجعل الإزاحة الخطية متعامدة مع السائل ،
لتحقيق الغرض من الافتتاح والختام.
| فشل محتمل | سبب الفشل | طريقة القضاء |
| تسرب سطح الختم | 1. يتم خلط الأوساخ والأشياء الأخرى بين الأسطح المانعة للتسرب. | 1 قم بتنظيف الأوساخ الموجودة على سطح الختم. |
| 2. تلف سطح الختم. | 2. تصحيح سطح الختم مرة أخرى. | |
| تسرب التعبئة | 1. لم يتم ضغط غطاء التعبئة. | 1. شد الصواميل بالتساوي لضغط التعبئة. |
| 2. التعبئة غير كافية. | 2. إضافة حشو. | |
| 3. فشل التعبئة. | 3. استبدال التعبئة الجديدة. | |
| تسرب سطح ختم اتصال شفة | 1. لم يتم شد مسامير الفلنجة أو أن الضيق غير متساو | 1. شد البراغي بشكل متساو ومتناسق. |
| 2. تلف سطح إحكام التوصيل | 2. إعادة طلاء سطح ختم شفة. |
| DN (مم) | DN | إل | د | D1 | د 2 | ب | F | zd | د 0 | هم | Hmax |
| 50 | 2 بوصة | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2 بوصة | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3 " | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4 بوصة | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5 " | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6 بوصة | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8 بوصة | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10 بوصة | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12 بوصة | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
