تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | الكربون الصلب | اتصال: | نهاية شفة |
|---|---|---|---|
| يكتب: | نظام التشغيل & ذ | قياسي أو غير قياسي: | اساسي |
| اللون: | طلب الزبون ، أبيض | متوسط: | زيت الماء والغاز |
| قوة: | كتيب | ضغط: | ضغط متوسط |

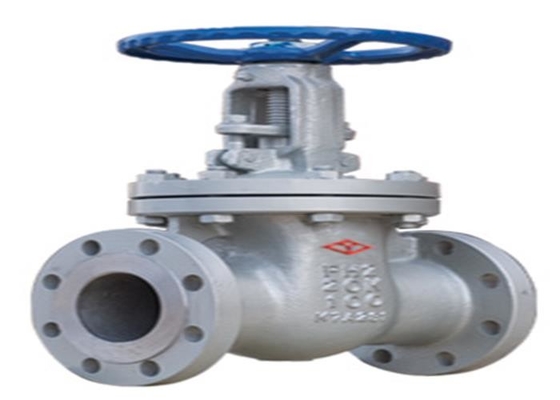

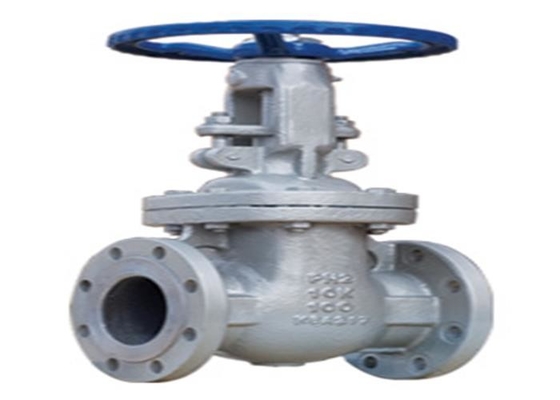

| تسليط الضوء: | 4 صمام بوابة ذو حواف من الصلب المصبوب,وساق مرتفع 4 صمام بوابة ذو حواف,وصمام بوابة dn100 مشفه |
||
يستخدم المنتج لفتح وإغلاق المعدات أو خطوط الأنابيب ؛غير مسموح بالاختناق
1. الصمام متصل بشفة ويتوافق مع معيار KS B 2361.
2. يتكون الصمام من جسم الصمام ، وغطاء المحرك ، والبوابة ، وقضيب الصمام ، وعجلة اليد وأجزاء أخرى.من خلال تدوير عجلة اليد ، يرتفع قضيب الصمام أو ينخفض ، وذلك لدفع البوابة إلى الارتفاع أو الهبوط ، وجعل الإزاحة الخطية متعامدة مع السائل لتحقيق الغرض من الفتح والإغلاق.
| فشل محتمل | سبب الفشل | طريقة القضاء |
| تسرب سطح الختم | 1. يتم خلط الأوساخ والأشياء الأخرى بين الأسطح المانعة للتسرب. | 1 قم بتنظيف الأوساخ الموجودة على سطح الختم. |
| 2. تلف سطح الختم. | 2. تصحيح سطح الختم مرة أخرى. | |
| تسرب التعبئة | 1. لم يتم ضغط غطاء التعبئة. | 1. شد الصواميل بالتساوي لضغط التعبئة. |
| 2. التعبئة غير كافية. | 2. إضافة حشو. | |
| 3. فشل التعبئة. | 3. استبدال التعبئة الجديدة. | |
| تسرب سطح ختم اتصال شفة | 1. لم يتم شد مسامير الفلنجة أو أن الضيق غير متساو | 1. شد البراغي بشكل متساو ومتناسق. |
| 2. تلف سطح إحكام التوصيل | 2. إعادة طلاء سطح ختم شفة. |
| يكتب | DN | إل | د | D1 | د 2 | فرنك بلجيكي | Z-Φd | هم | Hmax | د 0 |
|
Z41H-10 ك
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
