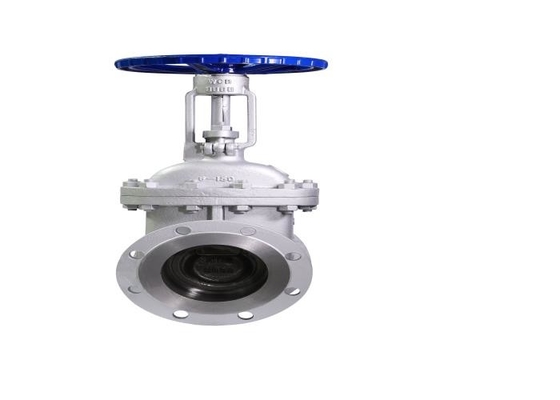

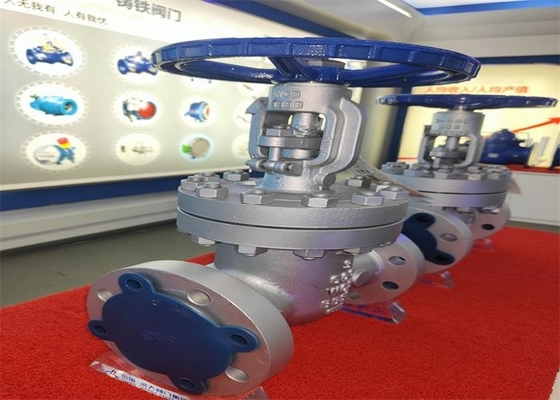

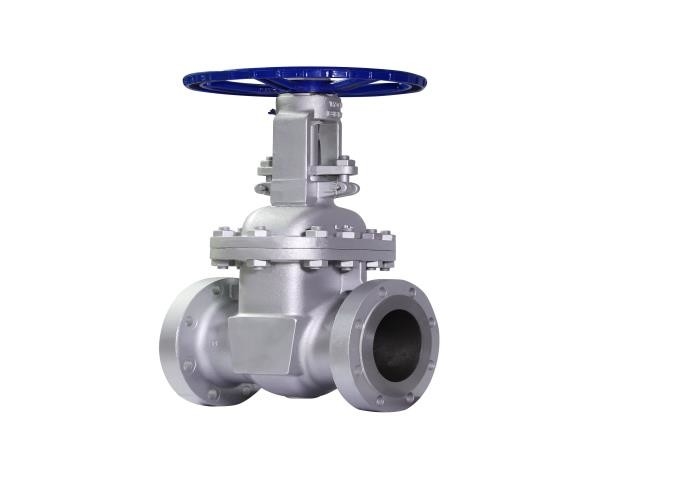

API المصبوب الصلب الشطف الجذعية 150LB الضغط DN50-DN600 صمام البوابة ذو الحواف

هيكل ومبدأ العمل



1. الصمام شفة متصل.
2. يتكون الصمام من جسم الصمام ، وغطاء المحرك ، والبوابة ، وقضيب الصمام ، وعجلة اليد وأجزاء أخرى.عن طريق تدوير عجلة اليد ، فإن
يرتفع قضيب الصمام أو ينخفض ​​، مما يدفع الكبش إلى الارتفاع أو الانخفاض ، مما يجعل الإزاحة الخطية متعامدة مع السائل ،
لتحقيق الغرض من الافتتاح والختام.


ميزات الصمام



يُسمح بإزالة عجلة اليد عندما يكون الصمام في وضع الفتح الكامل ؛
② يمكن استبدال الحشو بمواد وهياكل مختلفة وفقًا لاحتياجات العملاء ؛
③ تستخدم الحشية الوسطى حشية مموجة معدنية ، والتي تتمتع بأداء ختم أفضل وعمر خدمة أطول ، ويمكن تفكيكها واستخدامها بشكل متكرر ؛
④ يمكن لقضيب التوجيه المتكامل داخل جسم الصمام أن يضمن بقاء الكبش في المنتصف في أي موضع عند الفتح والإغلاق
⑤ تتجاوز قوة التوصيل بين قضيب الصمام والكبش قوة خيط قضيب الصمام ؛
⑥ تم تصميم قضيب الصمام المضاد للنفخ بسطح إغلاق علوي مخروطي ، وهو قريب من غطاء الصمام عند فتح الصمام بالكامل ؛
⑦ يمكن لبوابة الإسفين المرنة أن تعوض تشوه سطح حلقة المقعد وتشوه جسم الصمام الناجم عن إجهاد خط الأنابيب ؛
يتم تثبيت حلقة مقعد الصمام عن طريق لحام الختم ، والذي يمكنه لحام أسطح مانعة للتسرب من مواد مختلفة وفقًا لمتطلبات العملاء.


احتياطات في التخزين والتركيب والاستخدام


1. يجب تخزين الصمام في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. للتخزين طويل الأجل ، يجب صيانتها بانتظام.
3. يمكن تركيب الصمام على أي خط أنابيب.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا بعد استيفائه للمتطلبات.
5. نظف الأنبوب وتجويف الصمام قبل التركيب.
6. لا يجوز استخدام عجلة اليد للرفع.
7. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
9. لف عجلة اليد في اتجاه عقارب الساعة للإغلاق ، والعكس بالعكس للفتح.
