تفاصيل المنتج:
شروط الدفع والشحن:
|

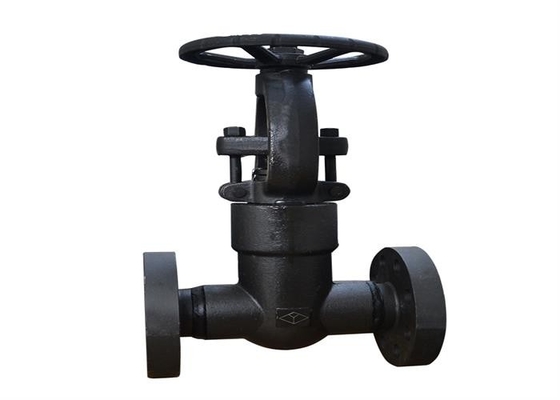

| اسم المنتج: | صمام بوابة ذو حواف | بحجم: | 1/2 "~ 2" |
|---|---|---|---|
| يكتب: | نظام التشغيل & y ، ارتفاع الساق | متوسط: | زيت الماء والغاز |
| مادة الجسم: | الكربون الصلب | اللون: | طلب الزبون |
| اتصال: | نهاية شفة | ضغط: | ضغط مرتفع |
| تسليط الضوء: | A105 صمام بوابة ذو حواف فولاذية مزورة,صمام بوابة ذو حواف فولاذية مزورة بالزيت,صمام بوابة dn150 مشفه |
||
يشير صمام البوابة الفولاذي المطروق إلى صمام البوابة الذي تم تشكيل جسم صمام تحمل الضغط وغطاء المحرك.يكون اتجاه حركة أجزاء الفتح والإغلاق لصمام البوابة الفولاذي المطروق عموديًا على اتجاه السوائل.لا يمكن فتح وإغلاق صمام البوابة الفولاذي المزور إلا بشكل كامل ، ولا يمكن ضبطه أو خنقه ؛تستخدم هذه السلسلة من الصمامات بشكل أساسي في البترول والصناعات الكيماوية ومحطة الطاقة وغيرها من الصناعات لقطع أو توصيل خط الأنابيب والحفاظ على التشغيل العادي للنظام.
إغلاق الصمام: قم بتدوير عجلة اليد أو أي جهاز قيادة آخر في اتجاه عقارب الساعة ، وتقوم صمولة قضيب الصمام بتحريك قضيب الصمام لأسفل لإغلاق الصمام.
فتح الصمام: قم بتدوير عجلة اليد أو أي جهاز قيادة آخر عكس اتجاه عقارب الساعة ، وتقوم صمولة قضيب الصمام بتحريك قضيب الصمام لأعلى لفتح الصمام.

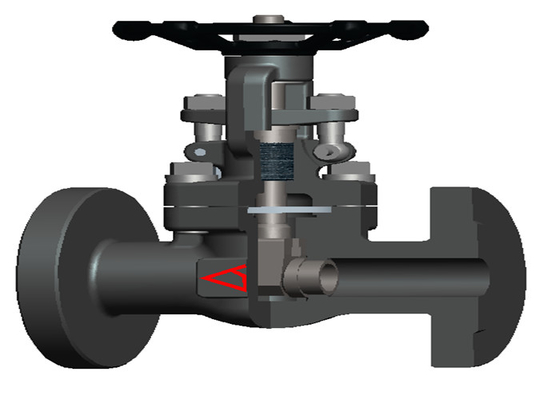

1. يتحقق ختم ساق الصمام من خلال تصميم الختم المزدوج للتغليف + الختم العلوي.
2 قضيب الصمام والكبش متصلان بهيكل "t" ، وهو سهل التركيب.بالإضافة إلى ذلك ، تم تصميم رأس قضيب الصمام ليكون كرويًا ، بحيث يكون قضيب الصمام والكبش في نقطة تلامس عند إغلاق الصمام ، مع وظيفة تمركز ذاتي.
3 يتبنى جسم الصمام هيكل الفتحة لتحقيق توجيه ضربة الكبش ، ويتم تقليل الاحتكاك بين الكبش وحلقة إحكام إغلاق مقعد الصمام أثناء عملية الفتح والإغلاق.
4 يجب أن يتم توصيل جسم الصمام وغطاء المحرك بسطح لسان وأخدود ، مما يمكن أن يقلل من تشوه الامتداد والضغط الزائد لحشية الجرح الحلزونية المعدنية تحت التحميل المسبق.
5 يعتمد مقعد الصمام على هيكل التمدد لضمان ملاءمة مدمجة وفعالة.
6 يتم توصيل المفصل المتحرك بواسطة البراغي والصواميل والمسامير.لديها مزايا التركيب المريح ، الهيكل البسيط ، الاستقرار القوي والعمر التشغيلي الطويل.

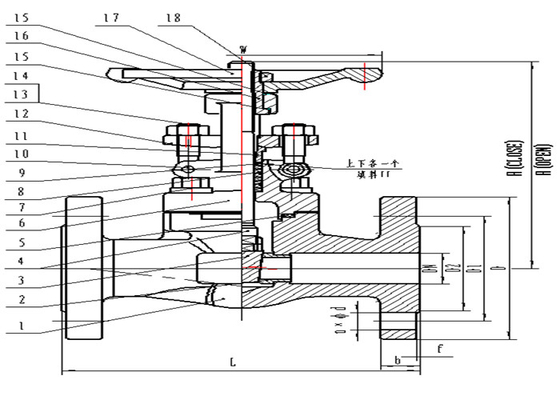

| رقم. | اسم | مواد | ||||||||
| 1 | الجسم | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 2 | مقعد | 2Cr13 / المحكمة الخاصة بلبنان | A182 F304 / STL | A182 F316 / STL | A182 F304L / STL | A182 F316L / STL | ||||
| 3 | قرص | 2Cr13 / المحكمة الخاصة بلبنان | A182 F304 / STL | A182 F316 / STL | A182 F304L / STL | A182 F316L / STL | ||||
| 4 | إيقاف | 1 كر 13 | أ 276304 | A276316 | A276304 ل | A276316L | ||||
| 5 | طوقا | 201 + جرافيت مرن / 304 + جرافيت مرن | ||||||||
| 6 | غطاء محرك السيارة | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 7 | الترباس | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
| 8 | التعبئة | مرونة الجرافيت | ||||||||
| 9 | التعبئة | تعبئة الأسلاك الفولاذية (304 + الجرافيت المرن) | ||||||||
| 10 | دبوس | 45 | ||||||||
| 11 | الغدة التعبئة | 2 كر 13 | 2 كر 13 | 2 كر 13 | 2 كر 13 | أ 276304 | A276316 | A276304 ل | A276316L | |
| 12 | لوحة ضغط التعبئة | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
| 13 | بندق | A194 2H | A194 2H | A194 2H | A194 2H | A194 8 م | A194 8 م | A194 8 م | A194 8 م | |
| 14 | الترباس | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
| 15 | الرقائق | 65 مليون | ||||||||
| 16 | الجوز الجذعية | 35/1 كر 13 | ||||||||
| 17 | عقارب | حديد مرن | ||||||||
| 18 | قفل الجوز | A194 2H | A194 8 م | |||||||
| مادة الجسم | A105N | A350 LF2 | A182 F11 / F22 | A182 F304 / F316 | A182 F304L | A182 F316L |
| درجة الحرارة المناسبة (℃) | -29 × 425 | -46 345 | -29 ～ 538 | -29 ～ 538 | -29 × 425 | -29 × 450 |
| متوسط | الماء والبخار والزيت وما إلى ذلك | درجة حرارة منخفضة ، ماء ، بخار ، منتجات نفطية ، غاز طبيعي ، إلخ | الماء والبخار والمنتجات النفطية والغاز الطبيعي ، إلخ | الماء والبخار والمنتجات النفطية والغاز الطبيعي ، إلخ | ||
ملاحظة: عندما يكون الوسيط قابلاً للاشتعال والانفجار ، يجب أن تكون درجة حرارة العمل في نظام خطوط الأنابيب محدودة.
| DN15 ، DN50 ، PN16أبعاد التوصيل الرئيسية وأبعاد الحدود لصمام بوابة شفة فولاذي مطروق | ||||||||||
| DN | إل | د | D1 | د 2 | ب | F | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ، DN50 ، PN25أبعاد التوصيل الرئيسية وأبعاد الحدود لصمام بوابة شفة فولاذي مطروق | ||||||||||
| NPS | إل | د | D1 | د 2 | ب | F | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
| 1-1 / 4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255.5 | 160 |
| 1-1 / 2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ، DN50 ، PN40أبعاد التوصيل الرئيسية وأبعاد الحدود لصمام بوابة شفة فولاذي مطروق | ||||||||||||
| NPS | إل | د | D1 | د 2 | د 3 | ب | F | و 1 | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159.5 | 100 |
| 1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
| 1-1 / 4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255.5 | 160 |
| 1-1 / 2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
| 2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244.5 | 286.5 | 180 |
| DN15 ، DN50 ، PN63أبعاد التوصيل الرئيسية وأبعاد الحدود لصمام بوابة شفة فولاذي مطروق | ||||||||||||
| NPS | إل | د | D1 | د 2 | د 3 | ب | F | و 1 | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1 / 4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1 / 2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244.5 | 286.5 | 180 |
| DN15 ، DN50 ، PN100أبعاد التوصيل الرئيسية وأبعاد الحدود لصمام بوابة شفة فولاذي مطروق | ||||||||||||
| NPS | إل | د | D1 | د 2 | د 3 | ب | F | و 1 | ن φd | ح (إغلاق) | ح (مفتوح) | دبليو |
| 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
| 3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159.5 | 100 |
| 1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
| 1-1 / 4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255.5 | 160 |
| 1-1 / 2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
| 2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244.5 | 286.5 | 180 |
