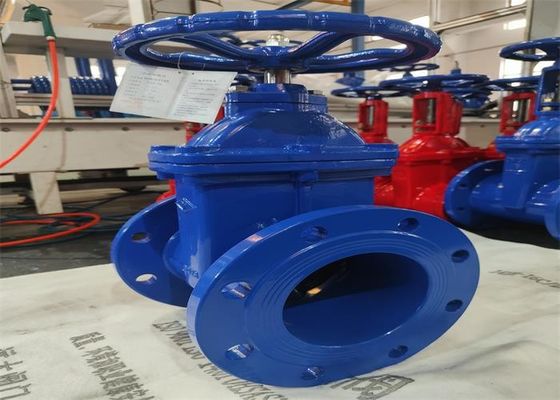

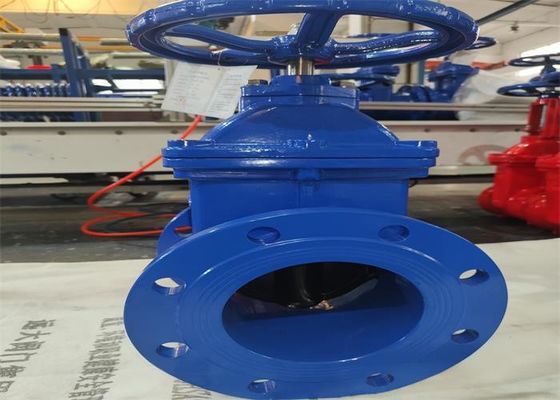

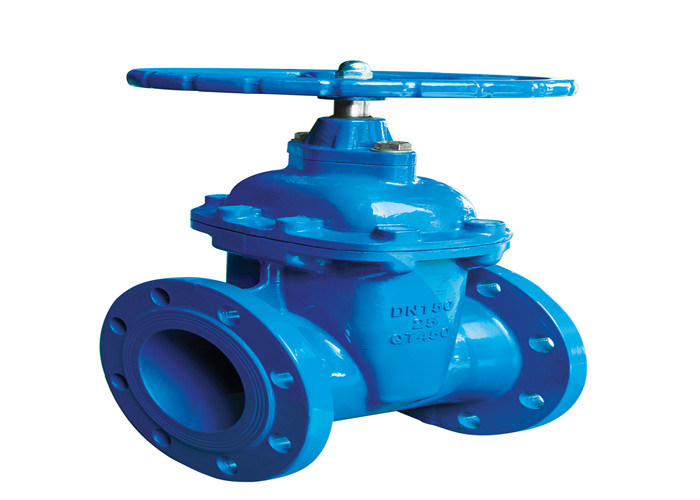

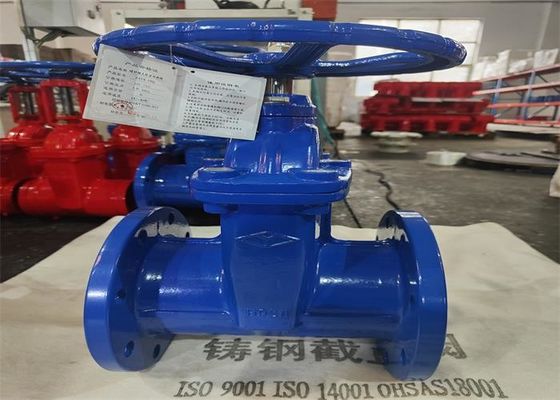

DIN 1.6 ميجا باسكال من الحديد المرن ذو المقعد غير المرتفع صمام بوابة ذو حواف

عمرك:

يمكن استخدام الصمام للفتح والإغلاق على خطوط الأنابيب والمعدات بدرجة حرارة متوسطة لا تزيد عن 80 درجة مئوية.

مبدأ الهيكل والعمل:

1. الصمام متصل بشفة ويتوافق مع معيار GB / T 12232.يتكون الصمام من جسم الصمام ، وغطاء المحرك ، والبوابة ، وقضيب الصمام ، إلخ.

2. يقوم الصمام بتدوير ساق الصمام عن طريق تدوير المفتاح الخاص لدفع الكبش لأعلى أو لأسفل ، وذلك لتحقيق غرض الفتح والإغلاق.يمنع المطاط المفلكن المتكامل للوحة الصمام بشكل فعال الاتصال بين لوحة الصمام والوسط ، ولديه أداء ممتاز في مقاومة الصدأ.يمكن تحقيق تأثير الختم باستخدام تأثير تعويض التشوه الجزئي الناتج عن المطاط عند الضغط على الكبسة.

ميزات الصمام

1. شكل بسيط ، وزن خفيف ، تكنولوجيا تصنيع جيدة ، نطاق تطبيق واسع وسهل التركيب.

2. الهيكل معقول ومضغوط ، والحجم صغير ، وأجزاء إغلاق الكتلة (البوابة) تعتمد هيكل إسفين ، والذي يمكن أن يعوض تلقائيًا تشوه جسم الصمام الناجم عن الحمل غير الطبيعي أو درجة الحرارة أثناء التشغيل ، والختم آمن ويمكن الاعتماد عليها.

3. يمكن للوسيط أن يتدفق في أي اتجاه من كلا جانبي صمام البوابة ، والذي يمكن توصيله أو قطعه.

4. الافتتاح والإغلاق هو توفير العمالة.عند الفتح والإغلاق ، يكون اتجاه حركة الكبش عموديًا على اتجاه التدفق المتوسط.بالمقارنة مع الصمام الحابس ، فإن فتح وإغلاق صمام البوابة يوفر العمالة.

5. يمكن استخدامه لتصريف مياه الصرف الصحي لمنع البوابة من الصدأ.

المسائل التي تحتاج إلى عناية

لا يمكن استخدام صمامات مانعة للتسرب مرنة مثبتة خارج النطاق الذي أوصت به الشركة المصنعة.التحذيرات الجزئية التالية ليست كلها ، ولكنها ستساعد في بعض الأمور المتعلقة بالتطبيق.

1. لا يتم تركيب صمام مانع التسرب ذو المقعد المرن على خط الأنابيب الذي يكون ضغط التشغيل فيه أكبر من الضغط الاسمي.

2. لا يجوز استخدام صمام مانع التسرب للمقعد المرن في خط الأنابيب المتقلص ما لم يوصى به أو تم إثباته بشكل خاص من قبل الشركة المصنعة.

3. يجب عدم تعريض صمامات البوابة ذات المقاعد المرنة لدرجات حرارة متجمدة.

4. من أجل منع حدوث ضرر أثناء التشغيل ، يوصى بألا يزيد عزم التشغيل DN40 ~ DN100 عن 270 نيوتن متر.DN125 ~ DN300 لا يزيد عن 400 نانومتر DN350 ～ DN600 لا يزيد عن 500 نانومتر.

5. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب توفير حماية عازلة للحرارة ؛عند استخدامه كصمام طرفي ، يجب استخدام الأنبوب المصاحب أو الغلاف للتسخين لمنع درجة حرارة جدار الأنبوب من أن تكون أقل من 0 درجة مئوية.

6. يمنع منعا باتا تثبيته واستخدامه على خط الأنابيب الذي يحمل الاهتزازات أو التغيير السريع لدرجة الحرارة المتوسطة

7. يجب أن يكون لخط الأنابيب المتصل بالصمام نقطة ارتكاز ثابتة ، ويجب أن تكون الفلنجات المستخدمة للتوصيل متحدة المركز ومتوازية لتجنب إجهاد التوصيل وإتلاف منتج الصمام بعد تركيب الصمام.

8. بغض النظر عن مكان استخدامه ، يجب وضع صمام بوابة ختم المقعد المرن في الداخل.إذا دعت الحاجة إلى وضعه في الخارج ، فيجب حماية الصمام من الرياح والمطر وأشعة الشمس.في المناخات الباردة ، يجب استكماله لمنع دخول الماء إلى الصمام والتجمد ، وذلك لمنع تلف مصبوبات الصمامات ومقاعد الصمامات المرنة.

عندما يتم تثبيت صمام بوابة ختم المقعد المرن أسفل الخندق ، يلزم استخدام أدوات خاصة لتشغيل الصمام.يستخدم قضيب النقل كمقبض تشغيل تقليدي.يتم تثبيت غطاء النقل على الصمام.مطلوب مقبض تشغيل طويل.

يمكن تشغيل غطاء النقل بسهولة من الخزنة باستخدام قضيب التشغيل ، ويجب أن يكون حجم القبو مناسبًا لإزالة غطاء الصمام والأجزاء الداخلية للإصلاح.

التركيب على الأرض: عند تركيب الصمام على الأرض ، يجب ترتيب خط الأنابيب لمنع تلف الصمام.لا يمكن تثبيت الصمام على خط الأنابيب المرتب بشكل غير منظم.

أبعاد
