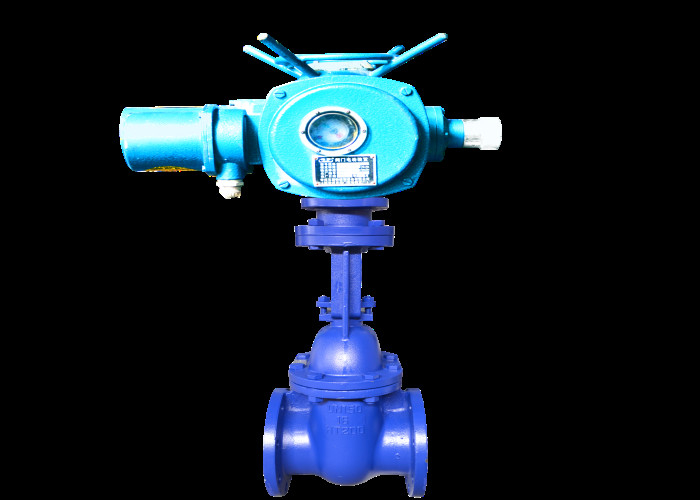

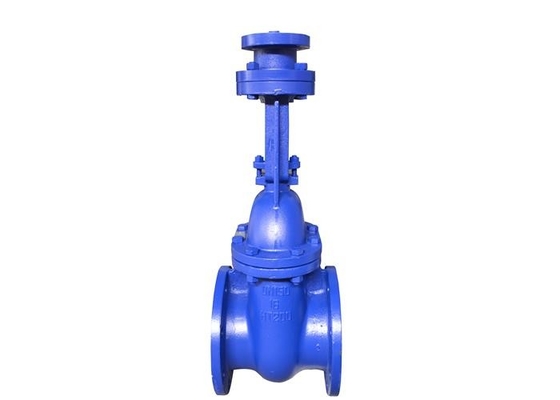

ضغط الحديد الزهر الموحد بمحرك 1.0 ميجا باسكال DN50 ~ DN600 صمام بوابة ذو حواف

مبدأ الهيكل والعمل

1. الصمام متصل بشفة ويتوافق مع معيار GB / T 12232.يتكون الصمام بشكل أساسي من جسم الصمام ، والبوابة ، وقضيب الصمام ، وغطاء الصمام ، وصمولة قضيب الصمام ، وعجلة اليد وأجزاء أخرى.

2. يقوم الصمام بتدوير صامولة ساق الصمام عن طريق تدوير عجلة اليد لجعل ساق الصمام يتحرك لأعلى ولأسفل ، وذلك لدفع الكبش للارتفاع أو الانخفاض وجعل الإزاحة الخطية متعامدة مع السائل لتحقيق الغرض من الفتح و إغلاق

ميزات الصمام

1. شكل بسيط ، عملية تصنيع جيدة ، نطاق تطبيق واسع وتركيب سهل.

2. الهيكل معقول ومضغوط ، والحجم صغير ، وأجزاء الإغلاق الشامل (البوابة) تعتمد هيكل إسفين ، والذي يمكن أن يعوض تلقائيًا تشوه جسم الصمام الناجم عن الحمل غير الطبيعي أو درجة الحرارة أثناء التشغيل ، والختم آمن و موثوق.

3. يمكن للوسيط أن يتدفق في أي اتجاه من كلا جانبي صمام البوابة ، والذي يمكن توصيله أو قطعه

احتياطات في التخزين والتركيب والاستخدام

1. يجب وضع هذا المنتج في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.

2. الصيانة الدورية مطلوبة للتخزين طويل الأمد.

3. يجب إجراء اختبار وفحص الضغط قبل التركيب ، ولا يمكن إجراء التركيب إلا بعد أن يصبح مؤهلاً.

4. نظف التجويف الداخلي للأنابيب والصمامات قبل التركيب.

5. لا يمكن استخدام عجلة اليد للرفع.يجب عدم إضافة رافعة إضافية أثناء التشغيل.إذا كانت عجلة اليد تدور في اتجاه عقارب الساعة ، يتم إغلاقها ، وإلا فهي مفتوحة.

6. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء.

7. بعد التثبيت ، لا يجوز تعريض المنتج لقوة خارجية كبيرة ، ويجب تثبيت قوس الصمام إذا لزم الأمر.

8. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب توفير حماية عازلة للحرارة ؛عند استخدامه كصمام طرفي ، يجب استخدام الأنبوب المصاحب أو الغلاف للتسخين لمنع درجة حرارة جدار الأنبوب من أن تكون أقل من 0 درجة مئوية.

9. يمنع منعا باتا تثبيته واستخدامه على خط الأنابيب الذي يحمل الاهتزازات أو التغيير السريع لدرجة الحرارة المتوسطة.

10. يمكن تركيب DN ≤ 300 على خطوط الأنابيب الأفقية والعمودية.عند استخدامها لخطوط الأنابيب الأفقية ، يجب تركيب العجلة اليدوية لأعلى ؛يتم تركيب DN350 على خط الأنابيب الأفقي مع توجيه العجلة اليدوية لأعلى ؛التخصيص الخاص مطلوب للتثبيت الأفقي ؛اتجاه تدفق الوسائط غير مقيد.
