تفاصيل المنتج:
شروط الدفع والشحن:
|

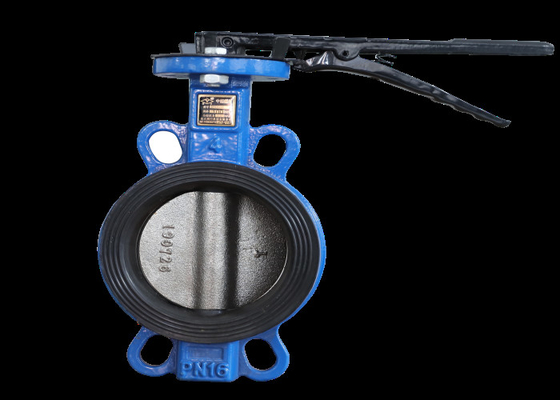

| اسم المنتج: | صمام فراشة ويفر | اتصال: | رقاقة |
|---|---|---|---|
| اللون: | أزرق ، حسب الطلب | بحجم: | DN40 إلى DN600 |
| ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) | يتعامل: | حديد |
| ينبع: | ستانلس ستيل | قوة: | هاندل |
| مقعد: | EPDM / NBR / PTFE | مادة الجسم: | حديد / حديد الدكتايل |
| تسليط الضوء: | صمام فراشة رقاقة بدون دبوس,صمام فراشة بسكويت ويفر من الحديد الزهر,صمام فراشة بدون دبوس |
||
يتم تثبيت لوحة الفراشة لصمام الفراشة الويفر في اتجاه قطر خط الأنابيب.في القناة الأسطوانية لجسم صمام الفراشة ، تدور لوحة الفراشة على شكل قرص حول المحور بزاوية دوران تتراوح من 0 درجة إلى 90 درجة ، والتي يمكن أن تلعب دور تنظيم التدفق.عندما تدور لوحة الفراشة إلى 90 درجة ، يصل الصمام إلى أقصى فتحة.يتميز صمام فراشة الرقاقة بالهيكل البسيط ، الحجم الصغير والوزن الخفيف.يتكون فقط من أجزاء قليلة.علاوة على ذلك ، يمكن فتحه وإغلاقه بسرعة عن طريق الدوران 90 درجة ، وهو سهل التشغيل.في نفس الوقت ، يتمتع الصمام بخصائص جيدة للتحكم في السوائل.
أي من صمامات الفراشة العادية وصمام البوابة الذي له نفس الضغط الاسمي والقطر الاسمي لديه إحكام أفضل وليس من السهل التسرب؟
يعد إحكام صمام البوابة أفضل من صمام الفراشة ، لكن بعض الشركات المصنعة لديها أداء ختم جيد لصمام الفراشة.
صمام البوابة ذو حجم كبير ويحتل مساحة كبيرة.
صمام الفراشة صغير الحجم ومساحة صغيرة.
يجب أن يأخذ الاختيار المحدد أيضًا في الاعتبار درجة حرارة الوسيط وختم وتعبئة الصمام.
تم تحديد صمامات الفراشة ذات القطر الاسمي الأكبر من 50 في المواصفات.
يعتمد صمام الفراشة اليدوي عالي الأداء على هيكل مانع للتسرب بيضاوي الشكل ومخروط مائل مزدوج.يحل نموذج المنفعة العيب المتمثل في أن سطح الختم الخاص بصمام الفراشة اللامتراكز التقليدي لا يزال في حالة احتكاك تلامسي منزلق في لحظة الفتح والإغلاق 0 ° ~ 10 ° ، ويدرك تأثير أن سطح الختم الخاص بلوحة الفراشة مفصول عند لحظة الفتح ، ويتم إغلاق تأثير الختم في لحظة إغلاق الاتصال ، وذلك لإطالة عمر الخدمة وتحقيق أفضل أداء للختم.
| DN | أ | ب | إل | фD1 | фD3 | ح |
| DN40 (1.5 بوصة) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 بوصة) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 بوصة) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 بوصة) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 بوصات) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 بوصة) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 بوصات) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 بوصة) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 بوصات) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 بوصة) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
