تفاصيل المنتج:
شروط الدفع والشحن:
|

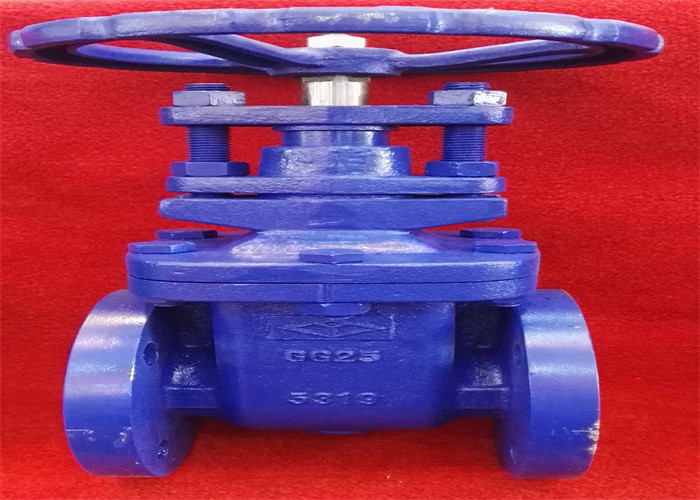

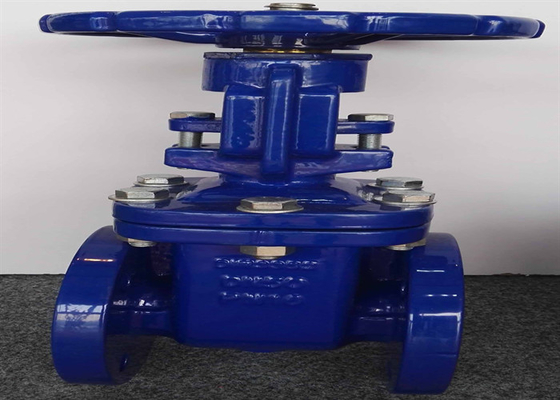

| اسم المنتج: | صمام بوابة ذو حواف | ضغط: | ضغط متوسط |
|---|---|---|---|
| اللون: | طلب الزبون | بحجم: | DN40-600 |
| اتصال: | نهاية شفة | مادة القرص: | حديد |
| معيار التصميم: | دين | ينبع: | ستانلس ستيل |
| اكتب: | نظام التشغيل & y ، مرن غير صاعد | متوسط: | الماء ، زيت الماء |
| تسليط الضوء: | body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; },Water Oil Metal Seal Gate Valve,DIN3352 |
||
جزء فتح وإغلاق صمام البوابة عبارة عن كبش ، ويكون اتجاه حركة الكبش عموديًا على اتجاه السوائل.يستخدم صمام البوابة كوسيط قطع.عندما يتم فتحها بالكامل ، تكون قناة التدفق بأكملها مباشرة من خلالها.في هذا الوقت ، يكون فقدان الضغط * للعملية المتوسطة صغيرًا.وفقًا لشكل عناصر الختم ، غالبًا ما يتم تقسيم صمامات البوابة إلى عدة أنواع مختلفة ، مثل صمام البوابة الإسفيني ، وصمام البوابة المسطحة ، وصمام البوابة المزدوجة المتوازية ، وصمام البوابة المزدوجة الإسفينية ، وما إلى ذلك. لا تحتاج إلى الفتح والإغلاق بشكل متكرر وإبقاء البوابة مفتوحة بالكامل أو مغلقة بالكامل.غير مناسب للاستخدام كتنظيم أو اختناق.يمكن استخدام مواد مختلفة للماء والبخار والزيت وحمض النيتريك وحمض الخليك ووسط الأكسدة واليوريا والوسائط الأخرى.
تشمل أجهزة القيادة عجلة يدوية ، تروس مخروطية ، كهربائية ، تعمل بالهواء المضغوط ، إلخ.
1. يحتوي الكبش على سطحين مانع للتسرب ، * من الشائع أن يشكل سطحي الختم من الكبش إسفينًا ، وتختلف زاوية الإسفين باختلاف معلمات الصمام ، وعادةً ما تكون 5 درجات.
2. مبدأ الختم لصمام البوابة الإسفيني هو تحقيق الختم من خلال الجمع الوثيق بين سطحي الختم على الإسفين وسطحين الختم على جسم الصمام.
3. يمكن تقسيم الصمام البوابي الإسفيني إلى صمام بوابة ساق مرتفع (صمام بوابة ساق الرفع) وصمام بوابة ساق غير مرتفع (صمام بوابة ساق دوار) وفقًا لأوضاع الفتح والإغلاق المختلفة لصمام البوابة الذي يحركه ساق الصمام.
4. يمكن تقسيم صمام البوابة الإسفيني إلى صمام بوابة مرن وصمام بوابة صلب وفقًا لهيكل البوابة المختلف.
5. جسم الصمام مصبوب ، وجسم الصمام وغطاء المحرك متصلان بمسامير ، والشفة الوسطى محكمة الغلق بحشية لولبية ، ويمكن أيضًا استخدام الحلقة المعدنية عندما يكون للعملاء متطلبات خاصة.
6. القناة سلسة ومعامل التدفق صغير.سطح الختم أقل جليًا وتآكلًا بواسطة الوسيط.
7. سطح الختم مصنوع من سبائك الصلب أو كربيد الأسمنت ، مع مقاومة تآكل جيدة ومقاومة للخدش.
8. تم إعتماد عبوة مرنة من الجرافيت ، مع إحكام موثوق به وعملية خفيفة ومرنة.
9. إتجاه التدفق للوسط غير مقيد ، بدون إزعاج التدفق وتقليل الضغط.
10. يتميز نموذج المنفعة بمزايا الشكل البسيط ، الطول الهيكلي القصير ، قابلية التصنيع الجيدة ونطاق التطبيق الواسع.
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| إل | F4 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | |
| F5 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | ||
| ح | 1.0 ميجا باسكال | 284 | 294 | 333 | 383 | 494 | 522 | 598 | 729 | 880 | 1046 | 1258 | 1385 | 1554 | 1688 | 2150 | 2550 |
| 1.6 ميجا باسكال | 305 | 345 | 397 | 463 | 536 | 614 | 760 | 921 | 1074 | 1248 | 1382 | 1583 | 1820 | 2218 | 2616 | ||
| د | 1.0 ميجا باسكال | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 |
| 1.6 ميجا باسكال | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | |||||||||
| D1 | 1.0 ميجا باسكال | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 51 ثانية | 565 | 620 | 725 | 840 |
| 1.6 ميجا باسكال | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| التصميم والتصنيع | DIN 3352 F4 / F5.0 |
| وجها لوجه | DIN 3202 / ISO5752 |
| نهاية شفة | DIN2501 / GB-17241 |
| اختبار | DIN3230 / JB-T9092 |
اتصل شخص: Ms. Ada Chen
