تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | فولاذ صلب | ضغط: | ضغط متوسط |
|---|---|---|---|
| وسائل الإعلام: | ماء | تطبيق: | ماء |
| معيار التصميم: | كانساس ب 2361 | معيار: | الكورية |
| تسليط الضوء: | صمام البوابة ذي الحواف القياسي الكوري,صمام البوابة ذو الحواف KS B 2361,صمام البوابة ذي الحواف المصبوب 20K |
||

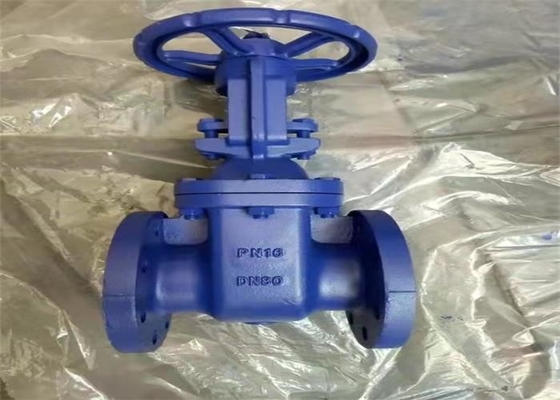

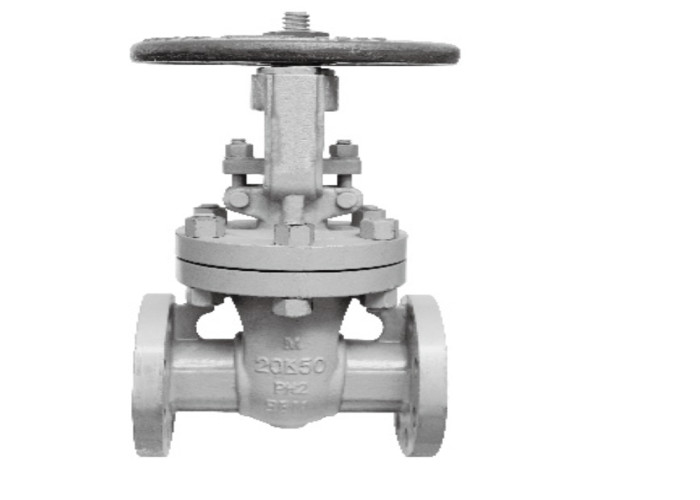

جزء الفتح والإغلاق من صمام البوابة الفولاذي المصبوب هو البوابة ، ويكون اتجاه حركة البوابة عموديًا على اتجاه السوائل.يمكن فقط فتح وإغلاق صمام البوابة بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن السطحين المحكمين لصمام الكبش يشكلان إسفينًا.تختلف زاوية الإسفين باختلاف معاملات الصمام ، عادة 50. عندما تكون درجة الحرارة المتوسطة غير عالية ، تكون 2 ° 52 '.يمكن جعل بوابة صمام البوابة الإسفينية ككل ، وهو ما يسمى بصمام البوابة الصلب ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.
هذا الصمام قابل للتطبيق على العديد من الأنابيب التي تفتح وتغلق بالكامل فقط
| 10 آلاف | 20 ألف | ||||||||||||
| بحجم | إل | د | فرنك بلجيكي | Zxфd | ح | دش | بحجم | إل | د | فرنك بلجيكي | Zxфd | ح | دو |
| 50 | 178 | 155 | 16-2 | 4xф19 | 338 | 180 | 50 | 216 | 155 | 22-2 | 8xф19 | 320 | 220 |
| 65 | 190 | 175 | 18-2 | 4xф19 | 362 | 180 | 65 | 241 | 175 | 24-2 | 8Xф19 | 350 | 220 |
| 80 | 203 | 185 | 18-2 | 8xф19 | 415 | 224 | 80 | 283 | 200 | 26-2 | 8xф23 | 295 | 280 |
| 100 | 229 | 210 | 18-2 | 8xф19 | 447 | 250 | 100 | 305 | 225 | 28-2 | 8xф23 | 436 | 300 |
| 125 | 254 | 250 | 20-2 | 8xф23 | 555 | 300 | 125 | 381 | 270 | 30-2 | 8xф25 | 505 | 280 |
| 150 | 267 | 280 | 22-2 | 8xф23 | 618 | 330 | 150 | 403 | 305 | 32-2 | 12xф25 | 576 | 350 |
| 200 | 292 | 330 | 22-2 | 12xф23 | 781.4 | 330 | 200 | 419 | 350 | 34-2 | 12xф25 | 728 | 400 |
| 250 | 330 | 400 | 24-2 | 12Xф25 | 927.4 | 355 | 250 | 457 | 430 | 38-2 | 12xф27 | 884 | 450 |
| 300 | 356 | 445 | 24-3 | 16 × 25 | 1073.4 | 400 | 300 | 502 | 480 | 40-3 | 16xф27 | 1036 | 500 |
