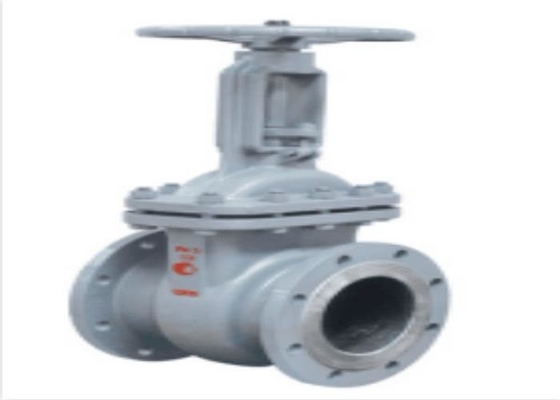

الأنابيب التي تفتح وتغلق فقط صمام البوابة ذي الحواف WCB Russia

مقدمة

جزء الفتح والإغلاق من صمام البوابة الفولاذي المصبوب هو البوابة ، ويكون اتجاه حركة البوابة عموديًا على اتجاه السوائل.يمكن فقط فتح وإغلاق صمام البوابة بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن السطحين المحكمين لصمام الكبش يشكلان إسفينًا.تختلف زاوية الإسفين باختلاف معاملات الصمام ، عادة 50. عندما تكون درجة الحرارة المتوسطة غير عالية ، تكون 2 ° 52 '.يمكن جعل بوابة صمام البوابة الإسفينية ككل ، وهو ما يسمى بصمام البوابة الصلب ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.

تصنيف صمامات البوابة

يمكن تقسيم صمامات البوابة إلى صمامات بوابة جذعية مرتفعة وصمامات بوابة ساقية غير صاعدة وفقًا لما إذا كان ساق الصمام يرتفع أو ينخفض.يرتفع صمام بوابة الجذع الصاعد وينخفض ​​بينما يدور ساق الصمام ؛سوف يدور ساق الصمام فقط ، أما عدم الصعود والسقوط فهو صمام بوابة الساق غير الصاعد.

تتحرك بوابة صمام بوابة الجذع الصاعد بشكل خطي مع ساق الصمام ، وهو ما يسمى بصمام بوابة الجذع الصاعد (المعروف أيضًا باسم صمام بوابة الجذع الصاعد).بشكل عام ، توجد خيوط شبه منحرفة على قضيب الرفع.من خلال الصامولة الموجودة أعلى الصمام وأخدود التوجيه على جسم الصمام ، يتم تغيير الحركة الدورانية إلى حركة خطية ، أي يتم تغيير عزم التشغيل إلى دفع التشغيل.عندما يتم فتح الصمام ، عندما يكون ارتفاع الرفع للكبش يساوي 1: 1 مرة من قطر الصمام ، فإن قناة السوائل تكون مفتوحة تمامًا ، ولكن لا يمكن مراقبة هذا الوضع أثناء التشغيل.في الاستخدام الفعلي ، يتم استخدام رأس جذع الصمام كعلامة ، أي ، يتم استخدام الموضع الذي لا يمكن فتحه كموقع مفتوح بالكامل.من أجل النظر في ظاهرة القفل الناتجة عن تغير درجة الحرارة ، عادة ما يتم فتحها إلى موضع الذروة ثم تدويرها مرة أخرى 1 / 2-1 كوضعية للصمام المفتوح بالكامل.لذلك ، يتم تحديد موضع الفتح الكامل للصمام وفقًا لموضع ذاكرة الوصول العشوائي (مثل السكتة الدماغية>).

بالنسبة لبعض صمامات البوابة ، يتم تثبيت صامولة ساق الصمام على البوابة.يدور ساق الصمام بدون رفع.يؤدي دوران عجلة اليد إلى دفع جذع الصمام لتدوير البوابة ورفعها.يسمى هذا النوع من الصمامات صمام بوابة قضيب دوار أو صمام بوابة قضيب غير مرتفع.المفتاح هو نفس صمام بوابة القضيب الصاعد.يفتح بالكامل عند عدم فتحه ، ويغلق بالكامل عند إغلاقه عندما لا يفتح.بالمقارنة مع صمام بوابة القضيب الصاعد ، من الصعب استيعاب فتحة البوابة بالعين المجردة ، لذلك يجب إضافتها قم بتثبيت شريط مؤشر الفتح.

أبعاد
