تفاصيل المنتج:
شروط الدفع والشحن:
|

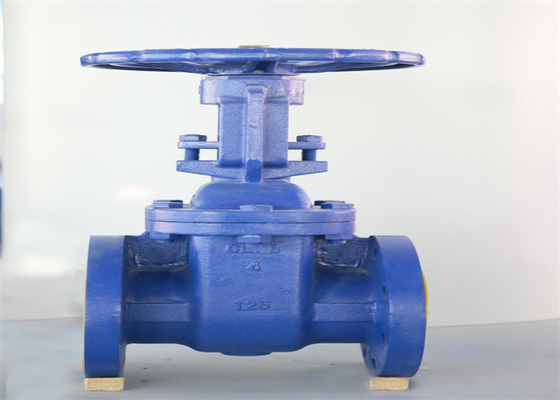

| اسم المنتج: | صمام بوابة ذو حواف | ضغط: | ضغط منخفض |
|---|---|---|---|
| هيكل: | ارتفاع صمام البوابة الجذعية | متوسط: | أتير ، فابو |
| حجم الميناء: | 2 "~ 12" | معيار: | MSSS-70 |
| وجها لوجه: | ASME B16.10.009 | درجة حرارة: | -10 إلى 200 درجة مئوية |
| اللون: | أزرق | مادة الجسم: | الدكتايل الحديد |
| تسليط الضوء: | صمام البوابة بشفة 125LB,صمام بوابة ذو حواف API,صمام بوابة بشفة 6 بوصة ANSI |
||
صمام البوابة عبارة عن بوابة بها أجزاء فتح وإغلاق.اتجاه حركة البوابة عمودي على اتجاه السائل.يمكن فقط فتح صمام البوابة بالكامل وإغلاقه بالكامل ، ولا يمكن ضبطه وخنقه.يتم إغلاق صمام البوابة عن طريق التلامس بين مقعد الصمام والبوابة.عادة ، يتم تراكب سطح الختم بمواد معدنية لزيادة مقاومة التآكل ، مثل تراكب 1Cr13 ، stl6 ، الفولاذ المقاوم للصدأ ، إلخ. يحتوي صمام البوابة على صمام بوابة صلب وصمام بوابة مرن.وفقًا لصمامات البوابة المختلفة ، ينقسم صمام البوابة إلى صمام بوابة صلب وصمام بوابة مرن.
| التصميم والتصنيع | MSS S-70 |
| وجها لوجه | ANSI B16.10.00 تحديث |
| نهاية شفة | ANSI B16.1.0 تحديث |
| اختبار | MSS SP-70 |
قم بتشغيل أو إيقاف تشغيل خطوط الأنابيب حيث يكون الضغط الاسمي ينفخ الضغط 125 رطلًا ، ويجب أن يكون الوسيط ساقًا أو ماءًا أو زيتًا ، والذي يمكن استخدامه في مجالات صناعة البترول ، والصناعات الكيماوية التعويضية ، وصناعة الأدوية ، وصناعة الطاقة
| بحجم | 2 "~ 12" |
| إعادة نورمينال | 125 رطل |
| درجة الحرارة المناسبة | -10 إلى 200 درجة مئوية |
| اختبار الختم | 1.41 ميجا باسكال |
| اختبار شل | 2.46 ميجا باسكال |
| وسط مناسب | زيت غاز الماء |

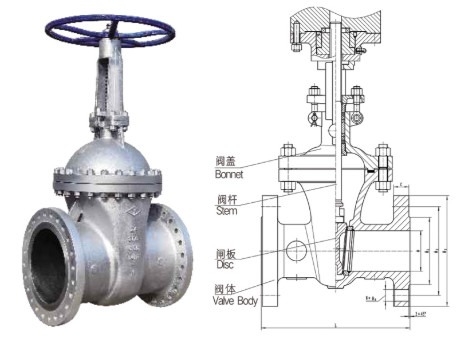

| جزء اسم | مواد |
| الجسم | HT200 |
| حلقة ختم الجسم | ZCuSn5Pb5Zn5 |
| حلقة القرص | ZCuSn5Pb5Zn5 |
| قرص | HT200 |
| إيقاف | 2 كر 13 |
| بندق | 25 |
| الترباس | 35 |
| طوقا | 08+ الجرافيت |
| غطاء محرك السيارة | HT200 |
| التعبئة | الجرافيت |
| الترباس | 35 |
| بندق | 25 |
| الغدة التعبئة | QT450-10 |
| الجوز الجذعية | ZCuSn5Pb5Zn5 |
| بونيه الجوز | HT200 |
| برغي مجموعة مشقوق | 35 |
| عجلة | HT200 |
| صمولة العجلة | س 235 |
| بحجم | DN | إل | د | D1 | ب | Zxф | هم | Hmax | ф |
| 2 بوصة | 50 | 178 | 152 | 120.5 | 15.9 | 4xф19 | 310 | 368 | 203 |
| 2-1 / 2 " | 65 | 190 | 178 | 139.5 | 17.5 | 4xф19 | 339.5 | 413 | 203 |
| 3 " | 80 | 203 | 191 | 152.5 | 19.1 | 4xф19 | 377.7 | 464.7 | 203 |
| 4 بوصة | 100 | 229 | 229 | 190.5 | 23.9 | 8xф19 | 434 | 554 | 254 |
| 5 " | 125 | 254 | 254 | 216 | 23.9 | 8xф22 | 481 | 617 | 254 |
| 6 " | 150 | 267 | 279 | 241.5 | 25.4 | 8xф22 | 545 | 705 | 305 |
| 8 بوصة | 200 | 292 | 343 | 298.5 | 28.6 | 8xф22 | 715.6 | 930 | 355 |
| 10 بوصة | 250 | 330 | 406 | 362 | 30.2 | 12xф25 | 827 | 1091 | 508 |
| 12 بوصة | 300 | 356 | 483 | 432 | 31.8 | 12xф25 | 1003 | 1317 | 508 |
مقاومة السوائل صغيرة ، وسطح الختم أقل تمشيطًا وتآكلًا بالوسيط ، الفتح والإغلاق يوفران العمالة ، اتجاه تدفق الوسيط غير مقيد ، دون الإخلال بالتدفق وتقليل الضغط ، نموذج المنفعة لديه مزايا الشكل البسيط ، الطول الهيكلي القصير ، القابلية التصنيعية الجيدة ومجموعة التطبيقات الواسعة.
من السهل أن تتسبب في التآكل والخدش بين الأسطح المانعة للتسرب والتي يصعب صيانتها.
البعد الكلي كبير ، مما يتطلب مساحة معينة للفتح والإغلاق ، ووقت الفتح والإغلاق طويل
