تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الاختيار البديل | اتصال: | نهاية شفة ، RF |
|---|---|---|---|
| اسم: | فحص الصمام | وسائل الإعلام: | الماء والنفط والبخار والغاز |
| قياسي أو غير قياسي: | اساسي | درجة حرارة العمل: | -29 درجة مئوية ~ 425 درجة مئوية |
| مواد: | carbon steel; فولاذ كربوني WCB WCB | ضغط: | ضغط متوسط ، ضغط منخفض |

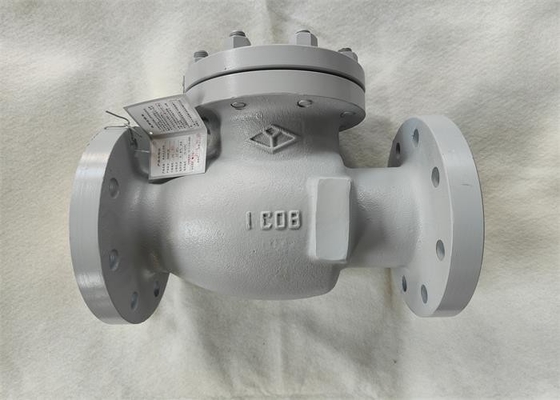

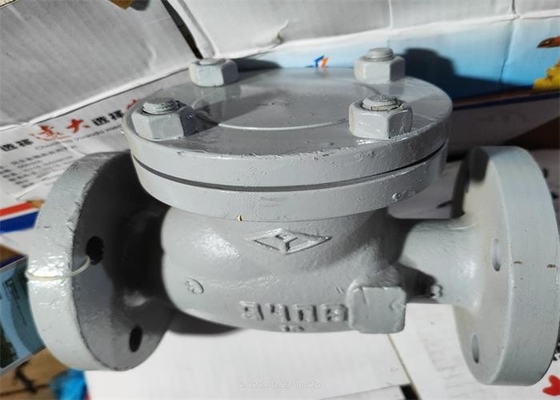

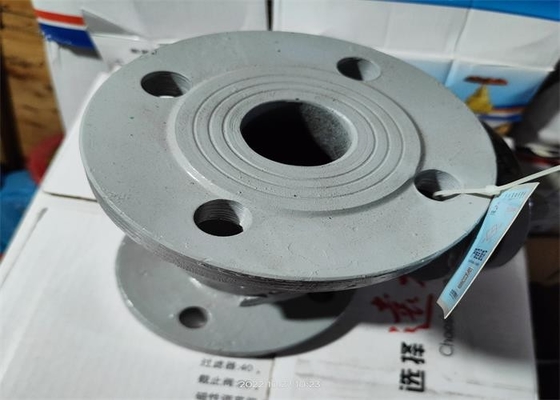

| تسليط الضوء: | صمام فحص التأرجح ذو الحواف الكربونية الفولاذية,صمام فحص التأرجح بنهاية الشفة الرمادية,صمام فحص التأرجح ذي الحواف الرمادية |
||
يتكون الصمام من الجسم والغطاء والقرص والعمود المتأرجح وأجزاء أخرى ، ويمكن للقرص أن يمنع تلقائيًا تدفق السوائل.يتم فتح قرص الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، سيغلق القرص تلقائيًا لمنع ارتداد الوسائط تحت تأثير اختلاف ضغط السائل وجاذبيته.
| H44H-16 ج | DN | إل | د | د1 | د2 | فرنك بلجيكي | ض Фd | ح |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | إل | د | د1 | د2 | فرنك بلجيكي | ض Фd | ح |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | إل | د | د1 | د2 | فرنك بلجيكي | ض Фd | ح |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| الجزء الرئيسي | مادة جزئية |
| الجسم ، بونيه | WCB |
| قرص | WCB + 2Cr13 |
| إيقاف | Q235 |
| الفتحة | الكربون الصلب والفولاذ المقاوم للصدأ |
| نهاية شفة | GB / T9113 |
| وجها لوجه | GB / T12221 |
| التصميم والتصنيع | GB / T12236 |
| الضغط الاسمي | 1.6و2.5 ميجا باسكال |
| درجة حرارة مناسبة | درجة الحرارة ≤ 425 ℃ |
| وسط مناسب | الماء والبخار والزيت |
1. يجب وضع الصمام في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. يجب الحفاظ على التخزين طويل الأمد بانتظام.
3. يجب أن تفي ظروف التشغيل بمتطلبات مواصفات الأداء.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. عادةً ما يتم تثبيت الصمام في خط الأنابيب الأفقي ، ولكن يمكن أيضًا تثبيته في خط الأنابيب العمودي أو خط الأنابيب المائل ، مع الانتباه إلى اتجاه التدفق المتوسط واتجاه السهم على جسم الصمام بشكل متسق.
