DIN قياسي من الكربون الصلب المصبوب 1.6 / 2.5mpa ضغط صمام فحص التأرجح

مقدمة

يتميز صمام فحص التأرجح بخصائص الختم وقابلية الاستخدام القوية وعدم وجود تسرب داخلي وخارجي وسهل التشغيل.إنه يحل بنجاح مشاكل الأداء الضعيف للصمامات العادية المستخدمة في خطوط الأنابيب الكيميائية ، والتثقيب السهل للقشرة ، وأداء الختم الضعيف والتسرب السهل.إنها مناسبة بشكل خاص لنقل الأمونيا وأنابيب الغاز في الصناعة الكيميائية ، وتفي بمتطلبات الاستخدام الموثوق به على المدى الطويل.الختم ، وقابلية الصيانة ، والسلامة ، وما إلى ذلك.

السمات الهيكلية

1. يتم استخدام صمام الفحص في نظام خطوط الأنابيب.وتتمثل وظيفتها الرئيسية في منع التدفق العكسي للوسط ، والدوران العكسي للمضخة ومحرك القيادة الخاص بها ، وتفريغ الوسيط في الحاوية.يمكن أيضًا استخدام صمام الفحص في خط الأنابيب لتزويد النظام الإضافي الذي قد يرتفع فيه الضغط فوق ضغط النظام الرئيسي.

2. يجب أن يتوافق تصميم وتصنيع المنتج مع المواصفة القياسية الأمريكية ANSI B16 34. متطلبات API القياسية API6D

3. أجزاء تحمل الضغط للصمام مصبوبة بعملية الصب ، بجودة سطح جميلة ولا توجد عيوب سطحية مثل التصاق الرمل والعزل البارد.الجودة الداخلية مستقرة بدون عيوب داخلية مثل المسامية وفتحات الرمل والشقوق.

4. يعتمد صمام عدم الرجوع المتأرجح هيكل التأرجح المتأرجح المتأرجح.يتم تثبيت جميع أجزاء الفتح والإغلاق للصمام داخل جسم الصمام ولا تخترق جسم الصمام.باستثناء أن الحافة الوسطى محكمة الغلق بحشية مانعة للتسرب أو حلقة مانعة للتسرب ، فلا توجد نقطة تسرب خارجية ككل ، مما يجعل احتمال تسرب الصمام.

5. الوصلة بين ذراع التأرجح وقرص صمام فحص التأرجح تعتمد هيكل اتصال كروي ، بحيث يكون للقرص درجة معينة من الحرية ضمن 360 درجة مئوية وتعويض الموضع الجزئي المناسب.

6. سبائك الصلب (13Cr) أو سبيكة صلبة يتم لحام Stlat6 6 على سطح الختم لزوج إغلاق صمام الاختيار المتأرجح ، أي أنه لن يتآكل بسرعة بسبب التآكل عند استخدامه في وسط مع جزيئات دقيقة.

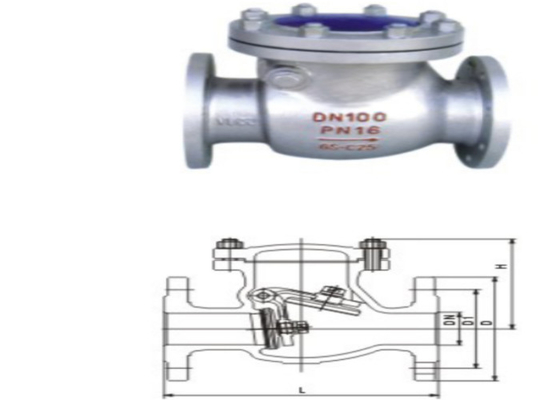

أبعاد
