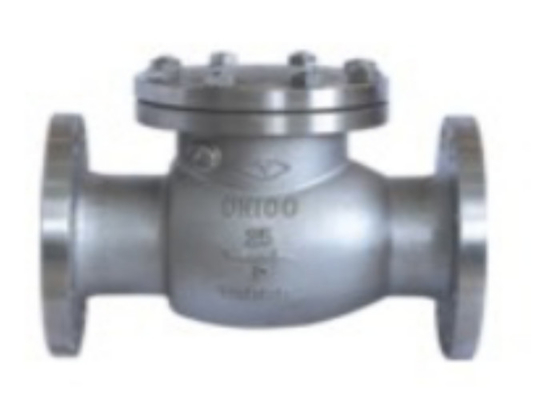

| اسم المنتج: | صمام عدم رجوع ذو حواف | اتصال: | نهاية شفة |
|---|---|---|---|
| متوسط: | حمض النيتريك | اللون: | لون الجسم |
| قرص: | ستانلس ستيل | درجة حرارة العمل: | ≤200 ℃ |
| معيار: | غيغابايت | هيكل: | التحقق من |
| ضغط: | ضغط متوسط ، ضغط منخفض ، ضغط مرتفع | ||
| تسليط الضوء: | صمام فحص التأرجح بحواف حمض النيتريك,صمام فحص التأرجح ذو الحواف 2.5 ميجا باسكال,صمام فحص ذو حواف من الفولاذ المقاوم للصدأ 4.0 ميجا باسكال |
||
يشير صمام فحص التأرجح الفولاذي المقاوم للصدأ إلى الصمام الذي تكون أجزاء فتحه وإغلاقه عبارة عن أقراص صمام دائرية وتعمل بوزنها وضغطها المتوسط لمنع التدفق العكسي للوسط.إنه صمام أوتوماتيكي ، يُعرف أيضًا باسم صمام الفحص ، أو الصمام أحادي الاتجاه ، أو صمام الرجوع أو صمام العزل.ينقسم وضع الحركة لقرص الصمام إلى نوع الرفع ونوع التأرجح.يشبه هيكل صمام فحص الرفع هيكل الصمام الحابس ، حيث يفتقر فقط إلى الجذع لقيادة قرص الصمام.يتدفق الوسط من طرف المدخل (الجانب السفلي) ويخرج من طرف المخرج (الجانب العلوي).عندما يكون ضغط المدخل أكبر من مجموع وزن القرص ومقاومة التدفق ، يتم فتح الصمام.على العكس من ذلك ، يتم إغلاق الصمام عندما يتدفق الوسط مرة أخرى.يحتوي صمام فحص التأرجح على قرص مائل يمكن أن يدور حول العمود.مبدأ عملها مشابه لمبدأ رفع صمام الفحص.غالبًا ما يستخدم صمام الفحص كصمام سفلي لجهاز الضخ لمنع ارتداد الماء.يمكن أن يلعب الجمع بين صمام الفحص والصمام الحابس دور عزل الأمان.العيب هو المقاومة الكبيرة وسوء الختم عند الإغلاق.
قرص صمام فحص التأرجح على شكل قرص ويدور حول العمود الدوار لقناة مقعد الصمام.نظرًا لأن القناة الموجودة في الصمام تكون مبسطة ومقاومة التدفق أصغر من مقاومة صمام فحص الرفع ، فهي مناسبة للمناسبات ذات القطر الكبير ذات معدل التدفق المنخفض وتغير التدفق المتكرر ، ولكنها غير مناسبة للتدفق النبضي ، أداء الختم ليس جيدًا مثل أداء صمام فحص الرفع.ينقسم صمام فحص التأرجح إلى نوع قرص واحد ونوع قرص مزدوج ونوع متعدد نصف.يتم تقسيم هذه الأشكال الثلاثة بشكل أساسي وفقًا لقطر الصمام ، وذلك لمنع التأثير الهيدروليكي من الضعف عندما يتوقف الوسط عن التدفق أو يتدفق للخلف.

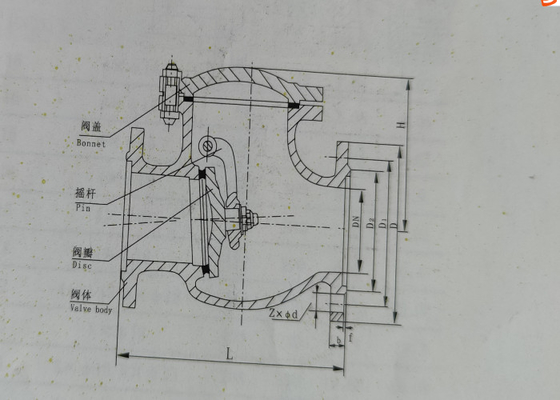

| مم | إل | د | D1 | د 2 | فرنك بلجيكي | Z-фd | ح |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-ф14 | 91 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-ф14 | 91 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-ф18 | 107 |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-ф18 | 116 |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-ф18 | 129 |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-ф18 | 144 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-ф18 | 158 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-ф18 | 166 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-ф18 | 191 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-ф23 | 212 |
| 200 | 550 | 335 | 295 | 265 | 26-3 | 12-ф23 | 257 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-ф26 | 289 |
