تفاصيل المنتج:
شروط الدفع والشحن:
|

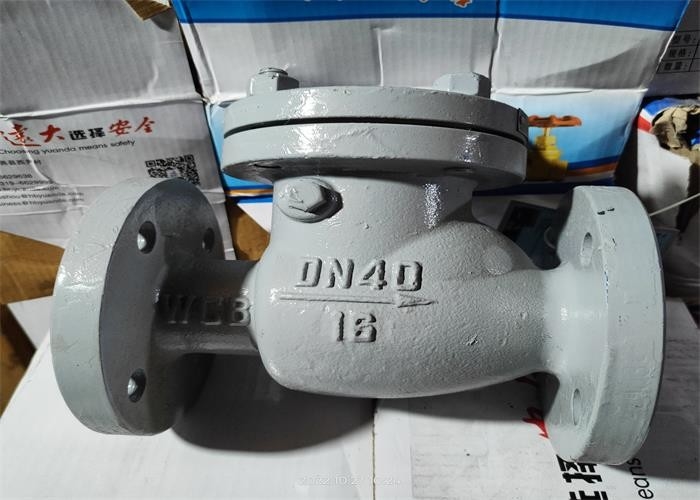

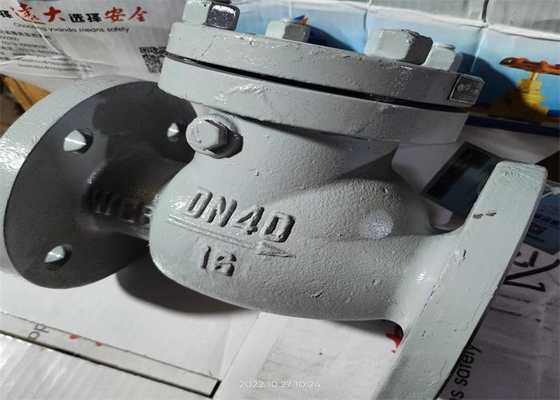

| اسم المنتج: | صمام عدم رجوع ذو حواف | مادة الجسم: | حديد الدكتايل / حديد |
|---|---|---|---|
| اللون: | طلب الزبون | اتصال: | نهاية شفة ، RF |
| متوسط: | زيت الماء والغاز والبخار | درجة حرارة العمل: | -20 ~ 180 درجة |
| قوة: | عدم | مادة القرص: | WCB |
| تسليط الضوء: | صمام فحص التأرجح ذو الحواف 80 مم,صمام فحص التأرجح ذو الحواف الكربونية الفولاذية,صمام فحص التأرجح القياسي GB ذو الحواف |
||
صمام الإرجاع الفولاذي من النوع المتأرجح مناسب للضغط 1.6 ~ 25MPa / 2.0-42.0MPa درجة حرارة العمل -29 ~ + 550 زيت ، كيميائي ، صيدلاني ، سماد كيميائي ، صناعة الطاقة وظروف أخرى لخط الأنابيب ، الوسيط المطبق للمياه ، الزيت والبخار والحمض المتوسط.إنه صمام يتحكم في التدفق أحادي الاتجاه للوسيط في خط الأنابيب لمنع التدفق العكسي للوسط في خط الأنابيب.فحص الصمامات تنتمي إلى الصمامات الأوتوماتيكية.يتم فتح أو إغلاق أجزاء الفتح والإغلاق بواسطة قوة وسيط التدفق.تستخدم صمامات الفحص فقط للتدفق أحادي الاتجاه للوسيط في خط الأنابيب ، لمنع ارتداد الوسائط ، في حالة وقوع حوادث.تستخدم بشكل رئيسي في البترول والكيماويات والأدوية والأسمدة الكيماوية والطاقة الكهربائية وخطوط الأنابيب الأخرى
| الجزء الرئيسي | مادة جزئية |
| الجسم ، بونيه | WCB |
| قرص | WCB + 2Cr13 |
| إيقاف | Q235 |
| الفتحة | الكربون الصلب والفولاذ المقاوم للصدأ |
| H44H-16 ج | DN | إل | د | د1 | د2 | فرنك بلجيكي | ض Фd | ح |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
يتكون الصمام من الجسم والغطاء والقرص والعمود المتأرجح وأجزاء أخرى ، ويمكن للقرص أن يمنع تلقائيًا تدفق السوائل.يتم فتح قرص الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، سيغلق القرص تلقائيًا لمنع ارتداد الوسائط تحت تأثير اختلاف ضغط السائل وجاذبيته.
1. مقاومة السوائل صغيرة ، سطح الختم بواسطة فرشاة اليد المتوسطة والتآكل الصغير.
2. شكل بسيط ، تكنولوجيا تصنيع جيدة ، مجموعة واسعة من التطبيقات.
3. جهاز الوضع المحدود في تجويف الجسم يمنع وضع فتح قرص الصمام من الارتفاع الشديد بحيث لا يمكن إغلاقه ، وبالتالي يكون أداء تشغيل الجهاز أكثر استقرارًا
4. أثناء التثبيت ، يكون اتجاه التدفق المتوسط متسقًا مع اتجاه السهم على جسم الصمام.
1. يجب وضع الصمام في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. يجب الحفاظ على التخزين طويل الأمد بانتظام.
3. يجب أن تفي ظروف التشغيل بمتطلبات مواصفات الأداء.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. عادةً ما يتم تثبيت الصمام في خط الأنابيب الأفقي ، ولكن يمكن أيضًا تثبيته في خط الأنابيب العمودي أو خط الأنابيب المائل ، مع الانتباه إلى اتجاه التدفق المتوسط واتجاه السهم على جسم الصمام بشكل متسق.
