تفاصيل المنتج:
شروط الدفع والشحن:
|

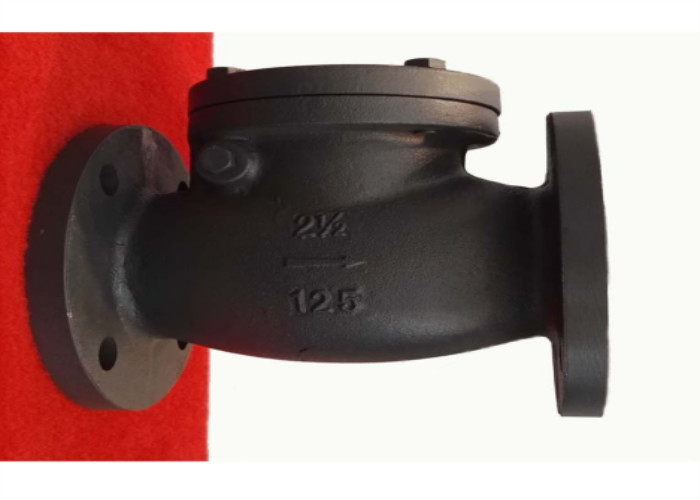

| اسم المنتج: | صمام الاختيار البديل | اللون: | طلب الزبون ، أسود / رمادي |
|---|---|---|---|
| اساسي: | API | مادة الجسم: | حديد رمادي |
| اتصال: | نهاية شفة ، RF | متوسط: | زيت الماء والغاز |
| بنية: | تأرجح | درجة حرارة الوسائط: | درجة حرارة متوسطة |
| تسليط الضوء: | 2 صمام فحص تأرجح ذو حواف,صمام فحص تأرجح ذو حواف لخط الأنابيب,2 صمام فحص تأرجح ذو حواف |
||
مبدأ العمل
يتكون الصمام من جسم الصمام وغطاء الصمام وأقراص الصمام والضغط وأجزاء أخرى.يمكن لقرص الصمام أن يمنع تلقائيًا ارتداد السوائل.يتم فتح قرص الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، يتم إغلاق قرص الصمام تلقائيًا تحت تأثير اختلاف ضغط السائل ، والجاذبية الخاصة به وعوامل أخرى لمنع الوسيط من التدفق للخلف.
ربط القياس
| بحجم | إل | φ2 | φ1 | φ | Z-Фd | ح |
| 2 ＂ | 203 | 152.4 | 120.7 | 50.8 | 4-Ф19 | 102 |
| 2.5 ＂ | 216 | 177.8 | 139.7 | 63.5 | 4-Ф19 | 113 |
| 3 ＂ | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4 ＂ | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| 5 ＂ | 330 | 254 | 215.9 | 127 | 8-Ф22.2 | 155 |
| 6 ＂ | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22.2 | 167 |
| 8 ＂ | 495 | 342.9 | 298.5 | 203.2 | 8-Ф22.2 | 200.3 |
| 10 ＂ | 622 | 406.4 | 361.95 | 254 | 12-Ф25 | 252.5 |
| 12 ＂ | 399 | 482.6 | 431.8 | 304.8 | 12-Ф25 | 297.5 |
| مادة الجسم | HT200 |
| يا الدائري | ZHMn58-2-2 |
| قرص | HT200 |
| طوقا | 08 + الجرافيت المرن |
| إيقاف | HT200 |
| غطاء محرك السيارة | HT200 |
1. تعليمات التخزين والتركيب والاستخدام 1. يجب تخزين الصمام في مستودع جاف ، ويجب عمل مستحضرات مقاومة للغبار ومقاومة للماء.يمنع منعا باتا التخزين في الهواء الطلق.
2. بالنسبة للتخزين طويل الأمد ، يجب صيانته بانتظام.
3. قبل التثبيت ، تحقق مما إذا كان نموذج ومواصفات الصمام المختبر بالضغط متسقين ، ونظف الصمام من الداخل والخارج ، وتحقق مما إذا كان الصمام يدور بمرونة وما إذا كان سطح الختم تالفًا.بعد التأكيد ، يمكن إجراء التثبيت.
4. يجب تنظيف أو تنظيف خط الأنابيب أو المعدات التي تم تركيب الصمام عليها أولاً لإزالة الزيت وخبث اللحام والأشتات الأخرى في خط الأنابيب أو المعدات لتجنب خدش سطح إحكام الصمام.
5. عند تحميل وتفريغ الصمام يدويًا ، يُحظر التخلص منه.
6. عادة ما يتم تركيب الصمام على خط الأنابيب الأفقي ، ولا يمكن تثبيته على خط الأنابيب الرأسي.لاحظ أن اتجاه التدفق المتوسط يتوافق مع اتجاه السهم على جسم الصمام.
7. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
8. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
9. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
