تفاصيل المنتج:
شروط الدفع والشحن:
|

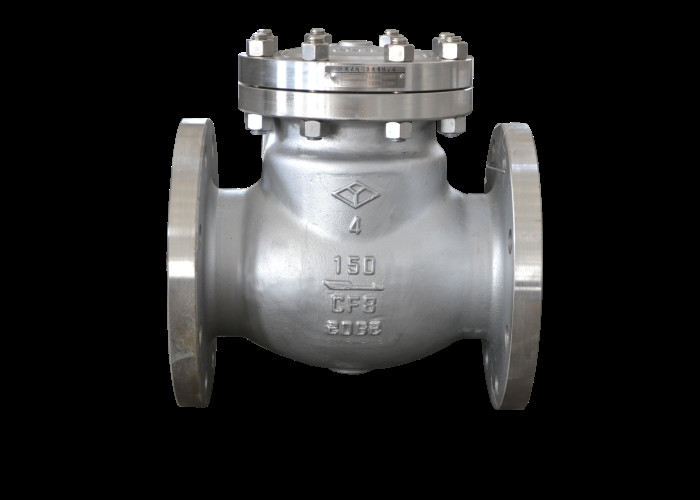

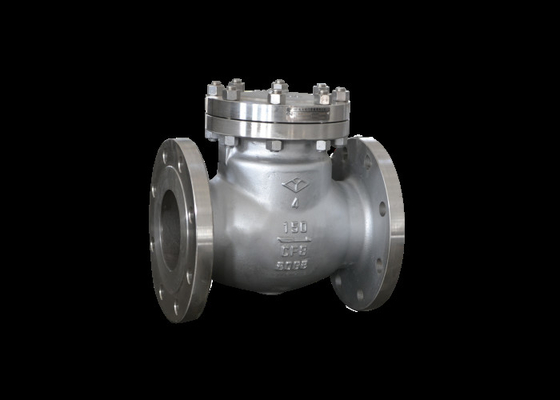

| اسم المنتج: | صمام الاختيار البديل | اللون: | طلب الزبون |
|---|---|---|---|
| وسائل الإعلام: | الماء والزيت والبخار | مادة الجسم: | ستانلس ستيل |
| اتصال: | نهاية شفة ، RF | درجة حرارة العمل: | -29 ℃ ~ 425 ℃ |
| يكتب: | تأرجح | ضغط: | 150 رطل |
| تسليط الضوء: | 150 رطل صمام فحص سوينغ ذو حواف,صمام فحص سوينغ من الفولاذ المقاوم للصدأ مشفه,صمام فحص سوينغ ذو شفة ضغط 150 رطل |
||
يستخدم هذا الصمام فقط لمنع التدفق العكسي للوسيط على مختلف خطوط الأنابيب أو المعدات ولفتح وإغلاق اتجاه واحد.
| بحجم | إل | د | D1 | د 2 | فرنك بلجيكي | Z-Фd | ح |
| 2 ＂ | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5 ＂ | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3 ＂ | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4 ＂ | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5 ＂ | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6 ＂ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8 ＂ | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| نهاية شفة | ANSI B 16.5.0 تحديث |
| وجها لوجه | ASME B 16.1.2 تحديث |
| التصميم والتصنيع | ASME B 16.34.21 تحديث |
| الضغط الاسمي | 150 رطل |
| اختبار الجحيم (الماء) | 3.0 ميجا باسكال |
| اختبار الختم (الماء) | 2.2 ميجا باسكال |
| درجة حرارة مناسبة | درجة الحرارة ≤ 150 ℃ |
| الضغط المناسب | الضغط <150 رطل. |
| وسط مناسب | الماء والبخار والزيت وحمض النيتريك السوائل المسببة للتآكل |
1. تعليمات التخزين والتركيب والاستخدام 1. يجب تخزين الصمام في مستودع جاف ، ويجب عمل مستحضرات مقاومة للغبار ومقاومة للماء.يمنع منعا باتا التخزين في الهواء الطلق.
2. بالنسبة للتخزين طويل الأمد ، يجب صيانته بانتظام.
3. قبل التثبيت ، تحقق مما إذا كان نموذج ومواصفات الصمام المختبر بالضغط متسقين ، ونظف الصمام من الداخل والخارج ، وتحقق مما إذا كان الصمام يدور بمرونة وما إذا كان سطح الختم تالفًا.بعد التأكيد ، يمكن إجراء التثبيت.
4. يجب تنظيف أو تنظيف خط الأنابيب أو المعدات التي تم تركيب الصمام عليها أولاً لإزالة الزيت وخبث اللحام والأشتات الأخرى في خط الأنابيب أو المعدات لتجنب خدش سطح إحكام الصمام.
5. عند تحميل وتفريغ الصمام يدويًا ، يُحظر التخلص منه.
6. عادة ما يتم تركيب الصمام على خط الأنابيب الأفقي ، ولا يمكن تثبيته على خط الأنابيب الرأسي.لاحظ أن اتجاه التدفق المتوسط يتوافق مع اتجاه السهم على جسم الصمام.
7. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
8. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
9. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
