تفاصيل المنتج:
شروط الدفع والشحن:
|

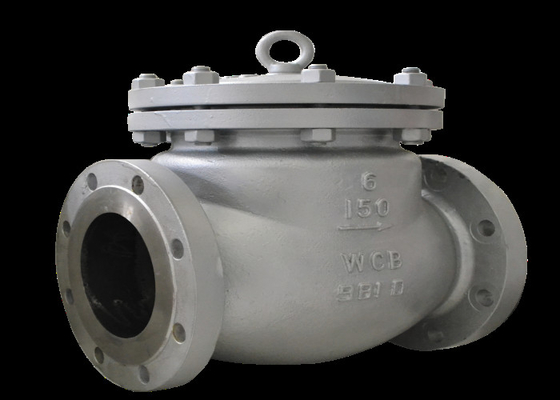

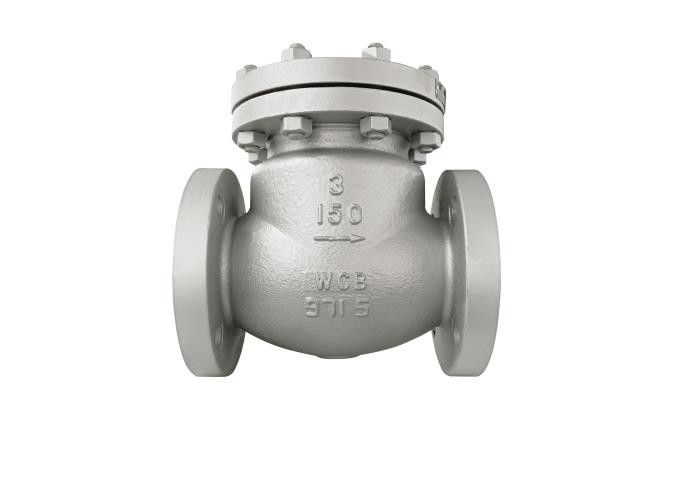

| اسم المنتج: | صمام الاختيار البديل | اللون: | طلب الزبون رمادي |
|---|---|---|---|
| اساسي: | API | مادة الجسم: | الكربون الصلب |
| اتصال: | نهاية شفة ، RF | بحجم: | DN50-300 |
| ضغط: | ضغط متوسط ، Class150LB ~ Class2500LB | درجة حرارة الوسائط: | درجة حرارة متوسطة ودرجة حرارة عالية |
| تسليط الضوء: | صمام فحص التأرجح ذو الحواف الفولاذية المصبوب,صمام فحص التأرجح ذو الحواف 3 بوصة,صمام فحص التأرجح 3 بوصة مشفه |
||
يتكون الصمام من جسم الصمام وغطاء الصمام وأقراص الصمام والضغط وأجزاء أخرى.يمكن لقرص الصمام أن يمنع تلقائيًا ارتداد السوائل.يتم فتح قرص الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، يتم إغلاق قرص الصمام تلقائيًا تحت تأثير اختلاف ضغط السائل ، والجاذبية الخاصة به وعوامل أخرى لمنع الوسيط من التدفق للخلف.
| بحجم | إل | د | D1 | د 2 | فرنك بلجيكي | Z-Фd | ح |
| 2 ＂ | 203 | 150 | 120.7 | 92．1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5 ＂ | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3 ＂ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4 ＂ | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5 ＂ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6 ＂ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8 ＂ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10 ＂ | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12 ＂ | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| جزء اسم | جزء المواد |
| الجسم ، غطاء المحرك ، القوس ، الكرسي الهزاز | ASTM A216 WCB |
| دبوس اسطواني | ASTM A276410 |
| قرص | ASTM A105 / ASTM A216 WCB |
| عيوب محتملة | سبب الفشل | طريقة الاستبعاد |
| تسرب سطح شفة الختم |
1. لم يتم شد البراغي. 2. الحشية مكسورة أو معطلة. |
1. اربط البراغي بشكل متساوٍ ومتناسق. 2. استبدل الحشية. |
| تسرب سطح الختم |
1. يتم خلط الأوساخ والمواد الأخرى بين الأسطح المانعة للتسرب. 2. سطح الختم تالف. |
1 - تنظيف سطح الختم. 2. تقليم سطح الختم أو استبدال الأجزاء. |
تصميم وتصنيع: API 594-2017 صمامات فحص الشفة والعروة واللحام التناكبي واللحام التناكبي
· طول الهيكل: API 594-2017 صمامات فحص الشفة والعروة واللحام التناكبي واللحام التناكبي
· نهاية التوصيل: طول هيكل الصمام ASME b16.5-2017
· الفحص والاختبار: فحص واختبار الصمامات API 598-2016
· تصنيف درجة حرارة الضغط: ASME B16.34 صمامات ملولبة وملحومة ذات حواف
