تفاصيل المنتج:
شروط الدفع والشحن:
|

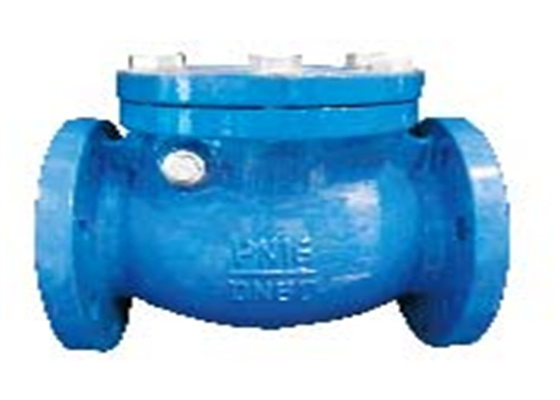

| اسم المنتج: | صمام عدم رجوع ذو حواف | ضغط: | ضغط متوسط ، ضغط منخفض |
|---|---|---|---|
| اللون: | طلب الزبون ، أزرق | اتصال: | نهاية شفة |
| بحجم: | DN50 ~ DN200 | قرص: | GG25 |
| مادة الجسم: | GG25 | متوسط: | زيت الماء والغاز |
| تسليط الضوء: | dn50 نوع شفة صمام فحص التأرجح,نوع شفة صمام فحص التأرجح الفولاذي,صمام فحص التأرجح ذو الحواف dn50 |
||
استعمال:
يستخدم هذا الصمام فقط لمنع التدفق العكسي للوسيط على مختلف خطوط الأنابيب أو المعدات ولفتح وإغلاق اتجاه واحد.
1 قبل التجميع ، تحقق مما إذا كانت الأجزاء مؤهلة.لا يمكن تجميع الأجزاء التي تؤثر على أداء الخدمة
2 يتم شد مسامير التوصيل الخاصة بقرص الصمام والمقبض بواسطة عامل شد البرغي
3.يجب تنظيف التجويف الداخلي لجسم الصمام ، ويجب شد مسامير ربط الحافة بشكل متماثل وتدريجي
4 بعد التجميع ، يتم فتح المنتج وإغلاقه بمرونة دون تشويش
5 يجب أن يفي اختبار الضغط للآلة بأكملها بمتطلبات GB / T1 39 2 7
6- يتم دهان التجويف الداخلي للصمام والسطح الملامس للوسيط بطبقة أولية حمراء وسطح الصمام الكلي بطلاء رمادي متوسط
| القطر الاسمي | DN50 ~ DN200 | |
| الضغط الاسمي | 1.6 ميجا باسكال | |
| درجة حرارة مناسبة | درجة الحرارة ≤ 200 ℃ | |
| اختبار الضغط | اختبار الختم (الماء) | 1.8 ميجا باسكال |
| اختبار شل (الماء) | 2.4 ميجا باسكال | |
| وسط مناسب | زيت بخار الماء | |
| DN | إل | د | D1 | د 2 | ب | F | Z * φ | ح |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4 * 19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4 * 19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8 * 19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8 * 19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8 * 19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8 * 23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12 * 23 | 275 |
