تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام عدم رجوع ذو حواف | وسائل الإعلام: | بخار الماء |
|---|---|---|---|
| قوة: | عدم | اللون: | طلب الزبون، |
| مادة الجسم: | الكربون الصلب | اتصال: | نهاية شفة ، RF |
| درجة حرارة العمل: | -20 - 180 درجة مئوية | يكتب: | تحقق ، سوينغ |
| تسليط الضوء: | صمام فحص التأرجح القياسي الكوري مشفه,صمام فحص سوينغ 50 مم مشفه,صمام فحص سوينغ ذو حواف من الفولاذ الكربوني |
||
يستخدم هذا الصمام فقط لمنع التدفق العكسي للوسيط على مختلف خطوط الأنابيب أو المعدات والفتح والإغلاق في اتجاه واحد.
- التصميم والتصنيع: KS B 2361 صمام من الصلب المصبوب بشفة
· طول الهيكل: KS B 2361 صمام ذو حواف من الصلب المصبوب
· نهاية التوصيل: KS B 2361 صمام من الصلب المصبوب بشفة
· الفحص والاختبار: KS b2304 القواعد العامة لفحص الصمامات
| يكتب |
بحجم |
|||||||
| إل | د | D1 | د 2 | فرنك بلجيكي | Z-Фd | ح | ||
| H44H-16 ج | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. هذا الصمام متصل بشفة وفقًا لمعيار KS B 2361.

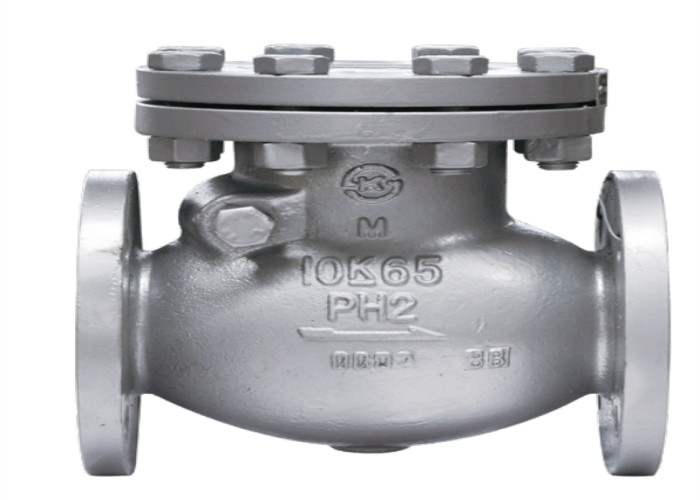

2. يتكون هذا الصمام من جسم الصمام ، وغطاء الصمام ، وقرص الصمام ، والعمود المتأرجح ، وأجزاء أخرى.يمكن لقرص الصمام أن يمنع تلقائيًا ارتداد السوائل.يتم فتح قرص الصمام الخاص بهذا الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، يتم إغلاق قرص الصمام تلقائيًا تحت تأثير اختلاف ضغط السائل ، والجاذبية الخاصة به وعوامل أخرى لمنع التدفق العكسي المتوسط.
1. يجب وضع الصمام في مستودع جاف ولا يتم تخزينه في الهواء الطلق.
2. إذا تم تخزينها لفترة طويلة ، يجب الحفاظ عليها بانتظام.
3. يجب أن تكون ظروف العمل مطابقة لمتطلبات مواصفات الأداء.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا بعد استيفائه للمتطلبات.
5. نظف التجويف الداخلي للأنابيب والصمامات قبل التركيب.
6. بعد التثبيت ، يجب ألا يتعرض المنتج لقوى خارجية كبيرة.
7. عادةً ما يتم تثبيت الصمام على خط الأنابيب الأفقي ، ولكن يمكن أيضًا تثبيته على خط الأنابيب العمودي أو خط الأنابيب المائل.لاحظ أن اتجاه التدفق المتوسط يتوافق مع اتجاه السهم على جسم الصمام.
