تفاصيل المنتج:
شروط الدفع والشحن:
|

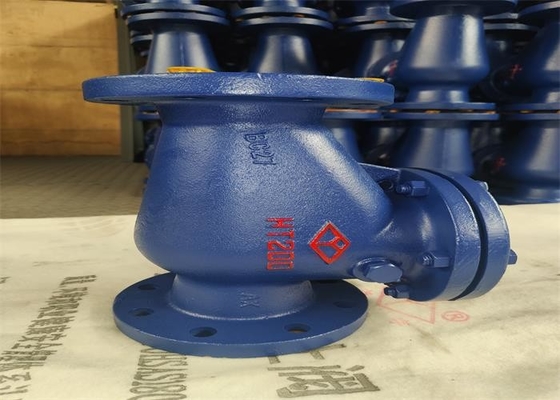

| اسم المنتج: | صمام عدم رجوع ذو حواف | حجم الميناء: | DN50 ~ DN500 |
|---|---|---|---|
| ضغط: | 1.6 ميجا باسكال | قوة: | عدم |
| مواد: | Iron; حديد؛ Ductile iron الدكتايل الحديد | بنية: | تحقق ، سوينغ |
| وسائل الإعلام: | ماء | اللون: | طلب الزبون ، أزرق |
| تسليط الضوء: | صمام فحص شفة dn500,صمام فحص شفة الأنابيب العمودية,صمام فحص سوينغ ذو شفة gb قياسي |
||
الغرض من هذا الصمام هو منع الوسيط الموجود على جميع أنواع الأنابيب أو المعدات من التيار المعاكس ، ويستخدم للفتح والإغلاق في اتجاه واحد
1. هذا الصمام عبارة عن صمام فحص تأرجح حديدي متصل بشفة وفقًا لمعيار GB / t 13932.
2. يتكون هذا الصمام من جسم الصمام ، وغطاء الصمام ، وقرص الصمام ، والعمود المتأرجح ، وأجزاء أخرى.يمكن لهذا الصمام أن يمنع تلقائيًا ارتداد السوائل.يتم فتح قرص الصمام الخاص بهذا الصمام تحت تأثير ضغط السائل ، ويتدفق السائل من جانب المدخل إلى جانب المخرج.عندما يكون ضغط المدخل أقل من ضغط المخرج ، يتم إغلاق قرص الصمام تلقائيًا تحت تأثير اختلاف ضغط السائل ، والجاذبية الخاصة به وعوامل أخرى لمنع التدفق العكسي المتوسط.
| يكتب | اسمى، صورى شكلى، بالاسم فقط | الحجم (مم) | ||||||
| DN | إل | ح | د | D1 | د 2 | فرنك بلجيكي | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4 * 19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4 * 19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4 * 19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8 * 19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8 * 19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8 * 19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8 * 23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12 * 23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12 * 28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12 * 28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16 * 28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16 * 31 | |
| جزء اسم | مواد |
| الجسم ، بونيه ، القرص | QT450-10 / HT200 |
| إيقاف | QT450-10 |
| الفتحة | 35 الفولاذ المقاوم للصدأ |
| التعبئة | XB300 |
| رمح دبوس | 35 الفولاذ المقاوم للصدأ |
| الترباس ، الجوز | 25/35 |
