| اسم المنتج: | صمام الاختيار البديل | ضغط: | 2.5 ميجا باسكال |
|---|---|---|---|
| درجة حرارة الوسائط: | ≤50 | اللون: | طلب الزبون ، أزرق |
| معيار: | DIN ، GB | هيكل: | التحقق من |
| مادة الجسم: | حديد | بحجم: | DN50 ~ DN350 |
| تسليط الضوء: | رفع نوع شفة فحص القاع,2.5 ميجا باسكال فحص صمام نوع شفة,الحديد الزهر شفة سوينغ فحص الصمام |
||

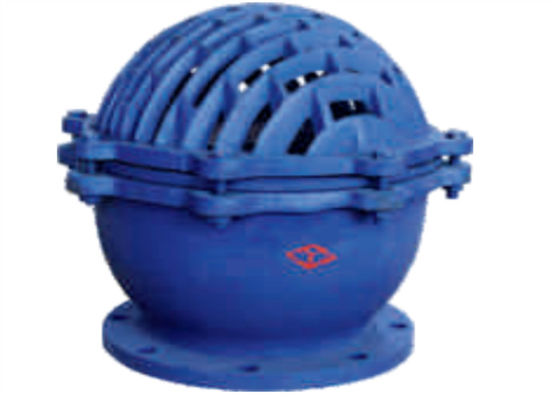

H42x-2.5 عبارة عن صمام سفلي للرفع متصل بشفة ؛H45x-2.5 شفة متصلة بصمام سفلي يتأرجح متعدد الأقراص ؛H46x-2.5 عبارة عن صمام سفلي يتأرجح ذو قرص مزدوج متصل بشفة ؛H12x-2.5 عبارة عن صمام رفع سفلي مع وصلة لولبية داخلية.وهي تتألف من جسم الصمام ، ومقعد الصمام ، وأقراص الصمام ، وحشية الختم
يستخدم الصمام قوة الشفط للمضخة لتوليد ضغط سلبي.الضغط الجوي يضع ضغط الماء في أنبوب الشفط للمضخة لفتح الصمام.عند إيقاف المضخة ، استخدم ضغط عمود الماء والوزن الذاتي لقرص الصمام للإغلاق تلقائيًا لمنع التدفق العكسي لتدفق المياه
1. يجب تخزين الصمام في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. يجب صيانة الصمام بانتظام للتخزين طويل الأمد.
3. يتم تثبيت الصمام في الجزء السفلي من خط الأنابيب العمودي لأنبوب مدخل المياه لمضخة المياه.
4. نظف التجويف الداخلي للأنابيب والصمامات قبل التركيب.
5. يجب أن تستوفي شروط التشغيل المتطلبات الفنية في مواصفات الأداء

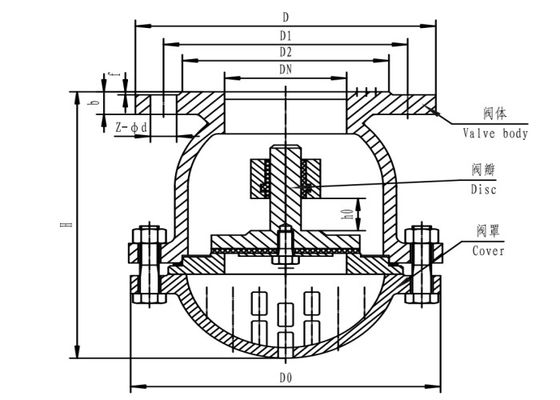

| اكتب |
DN |
البعد | |||||||
| د | د1 | د2 | فرنك بلجيكي | Z-Φd | د0 | ح0 | ح | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
