تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | يصب | قوة: | كتيب |
|---|---|---|---|
| ضغط: | ضغط متوسط | درجة حرارة الوسائط: | درجة حرارة متوسطة |
| وسائل الإعلام: | الماء والزيت | هيكل: | تحقق ، تأرجح |
| اللون: | طلب الزبون | معيار: | ANSI |
| تسليط الضوء: | ANSI صمام فحص سوينغ من الحديد الزهر,صمام فحص سوينغ من الحديد الزهر غير قابل للصدأ,صمام فحص تأرجح هيدروليكي ذو حواف |
||

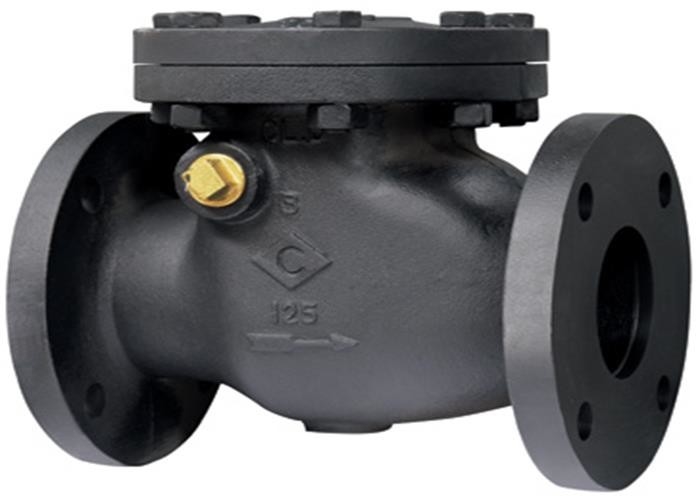

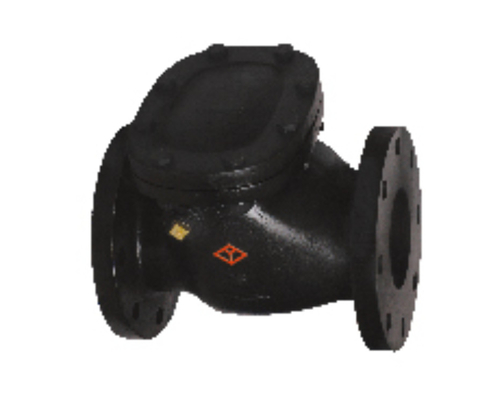

يشير صمام فحص التأرجح القياسي الأمريكي H44 إلى الصمام الذي يفتح ويغلق قرص الصمام تلقائيًا اعتمادًا على تدفق الوسيط نفسه لمنع ارتداد الوسط ، المعروف أيضًا باسم صمام الفحص ، والصمام أحادي الاتجاه ، وصمام التدفق الخلفي والضغط الخلفي صمام.تتمثل وظيفة هذا النوع من الصمامات في السماح للوسط بالتدفق في اتجاه واحد فقط ومنع التدفق في اتجاه واحد.عادة ، يعمل هذا الصمام تلقائيًا.تحت تأثير ضغط السائل المتدفق في اتجاه واحد ، يفتح قرص الصمام ؛عندما يتدفق السائل في الاتجاه المعاكس ، يعمل ضغط السائل والوزن الذاتي لقرص الصمام على مقعد الصمام ، وذلك لقطع التدفق.
ينطبق صمام فحص التأرجح القياسي الأمريكي H44 على خطوط الأنابيب في ظل ظروف عمل مختلفة مثل محطات الطاقة البترولية والكيميائية والهيدروليكية والحرارية لقطع أو توصيل الوسائط.الوسائط القابلة للتطبيق: الماء ، الزيت ، البخار ، إلخ
| التصميم والتصنيع | MSS SP-71 |
| وجها لوجه | ANSI B 16.10.2 تحديث |
| نهاية شفة | ANSI B16.1.0 تحديث |
| ضغط نورمينال | 125 رطل لكل بوصة مربعة |
| درجة حرارة سوتبك | -20 إلى 200 درجة مئوية |
| اختبار الختم | 200 رطل لكل بوصة مربعة |
| اختبار شل | 350 رطل لكل بوصة مربعة |
| NPS | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| إل | 203 | 216 | 240 | 292 | 330 | 355 | 495 | 622 | 698.5 |
| ح | 114 | 137 | 149 | 168 | 197 | 210 | 260 | 305 | 349 |
| د | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
| دي | 120.7 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 |
