تفاصيل المنتج:
شروط الدفع والشحن:
|

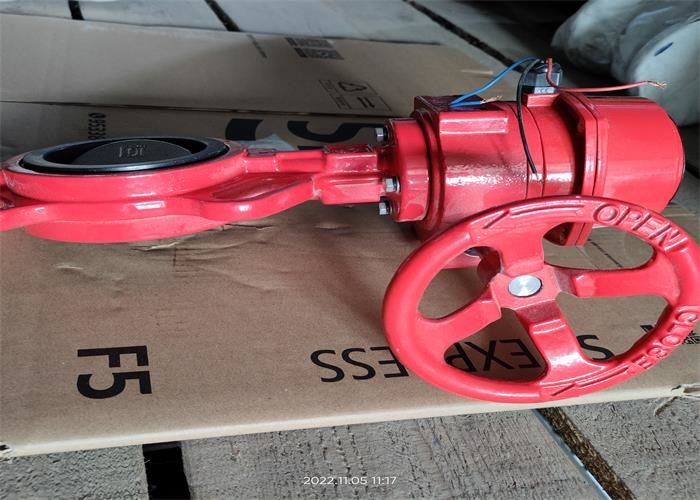

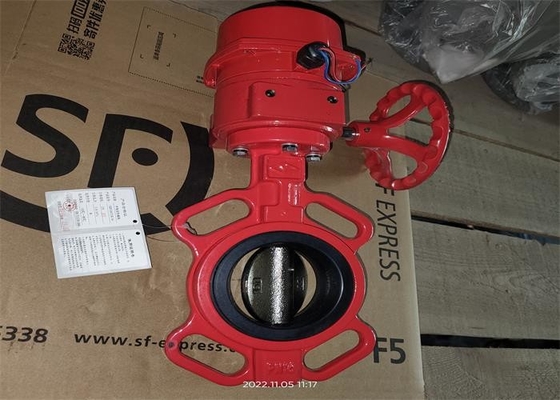

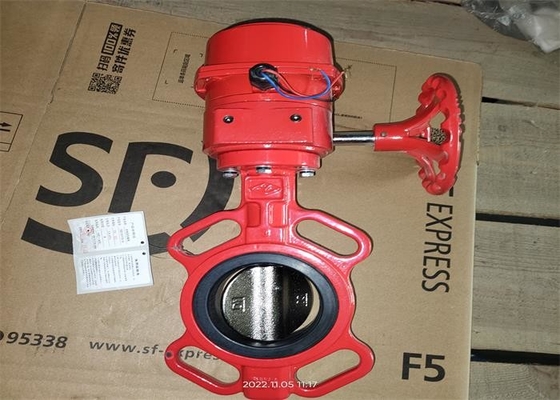

| اسم المنتج: | صمامات الحماية من الحرائق | مادة الجسم: | الدكتايل الحديد |
|---|---|---|---|
| اسم الصمام: | صمام فراشة | درجة حرارة العمل: | ≤80 ℃ |
| ضغط العمل: | 1.6 ميجا باسكال | نوع الاتصال: | رقاقة |
| وسط مناسب: | ماء | لون الجسم: | أحمر اللون |
| تسليط الضوء: | صمام فراشة الحماية من الحرائق,صمامات الحماية من الحرائق حديد الدكتايل,صمام الفراشة الرقيق الأحمر |
||
يمكن استخدام الصمام على نطاق واسع في نظام المياه النظيفة لشبكة الأنابيب البلدية ونظام تسخين المياه والبناء والصناعات الأخرى.لا يمكنها فقط توصيل الوسيط أو قطعه بسرعة ، بل يمكنه أيضًا ضبط التدفق المتوسط بسرعة.يمكن استخدام الصمام على خط الأنابيب أو المعدات ذات الوسط غير القابل للتآكل لاعتراض التدفق وتوصيله وتنظيمه.
عندما يدور مقبض الصمام بزاوية 90 درجة ، يدور عمود الصمام أيضًا.يقوم عمود الصمام بتحريك لوحة الفراشة لتدويرها للفتح أو الإغلاق.يلتقي القرص والمقبض لضبط التدفق
| يكتب | DN | Ф | أ | ب | Z-Φd | إل |
| D371X-10 / 16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| جزء اسم | مادة جزئية |
| الجسم | الدكتايل الحديد |
| مقعد | حديد الدكتايل ＋ EPDM |
| قرص | الدكتايل الحديد |
| ينبع | الكربون الصلب ، SS |
1. يجب أن تتوافق الأبعاد الهيكلية مع GB / T12221 ، مع حجم صغير وخفيف الوزن وسهولة التشغيل.
2. يعتمد الهيكل على هيكل نصف المحور ، والذي يمكن فتحه بسرعة عند التشغيل عند 90 درجة ؛تتميز لوحة القرص بقوة عالية ، ومساحة تدفق كبيرة ، ومقاومة تيار صغير وتوفير الطاقة.
3. يمكن للوسيط أن يتدفق عبر جانبي صمام الفراشة ذي الحافة في أي اتجاه لتحقيق غرض التوصيل أو القطع.
1. يتم تثبيت الصمام على خط الأنابيب للفتح والإغلاق ، ويمكن استخدامه أيضًا للتنظيم والاختناق.
2. يمكن تركيب الصمام في أي اتجاه.
3. نظف الأنبوب وتجويف الصمام قبل التركيب.
4. يجب أن يكون الصمام خاليًا من القوة الخارجية الكبيرة بعد التثبيت.
5. يتم تثبيت الصمام على خط الأنابيب الذي تم إغلاقه لفترة طويلة ، ويجب فتحه وإغلاقه بانتظام.
6. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب تنفيذ حماية العزل الحراري.كصمام طرفي ، يجب استخدام أنبوب التتبع أو الغلاف للتسخين لمنع درجة حرارة جدار الأنبوب من أن تكون أقل من 0 درجة مئوية.
7. يمنع منعا باتا تركيبه واستخدامه على خط الأنابيب المعرض للاهتزاز أو التغير السريع في درجة الحرارة المتوسطة.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء
