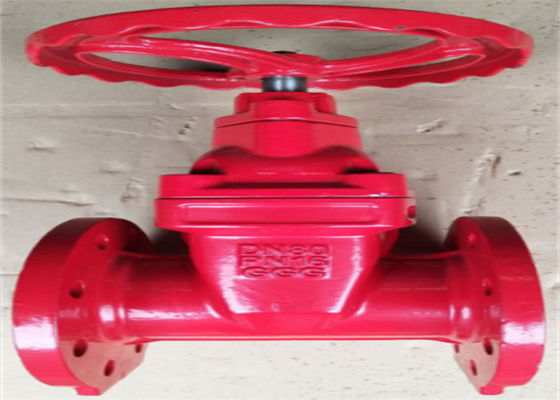

صمام بوابة النار شفة نهاية حديد الدكتايل 1.6 ميجا باسكال صمامات الحماية من الحرائق

مقدمة

صمام بوابة الختم الناعم ، الصمام الصناعي ، جزء الفتح والإغلاق من صمام بوابة الختم الناعم هو البوابة.اتجاه حركة البوابة عمودي على اتجاه السائل.يمكن فقط فتح صمام البوابة بالكامل وإغلاقه بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.يشكل سطحي الختم لصمام RAM الأكثر استخدامًا إسفينًا ، وتختلف زاوية الإسفين وفقًا لمعلمات الصمام.القطر الاسمي هو DN50 ~ DN1200 ، ودرجة حرارة الخدمة: ≤ 200 ℃.

مبدأ المنتج

يمكن جعل بوابة صمام البوابة الإسفينية ككل ، وهو ما يسمى صمام البوابة الفولاذي ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.

تنقسم صمامات البوابة ذات الختم الناعم إلى صمامات بوابة مانعة للتسرب ذات جذع عالٍ وصمامات بوابة مانعة للتسرب غير مرتفعة.بشكل عام ، توجد خيوط شبه منحرفة على قضيب الرفع.من خلال الجوز الموجود في منتصف الكبش وأخدود التوجيه على جسم الصمام ، يتم تغيير الحركة الدورانية إلى حركة خطية ، أي يتم تغيير عزم التشغيل إلى دفع التشغيل.عندما يتم فتح الصمام ، عندما يكون ارتفاع الرفع للكبش يساوي 1: 1 مرة من قطر الصمام ، فإن قناة السوائل تكون مفتوحة تمامًا ، ولكن لا يمكن مراقبة هذا الوضع أثناء التشغيل.في الاستخدام الفعلي ، يتم استخدام رأس جذع الصمام كعلامة ، أي ، يتم استخدام الموضع الذي لا يمكن فتحه كموقع مفتوح بالكامل.من أجل النظر في ظاهرة القفل الناتجة عن تغير درجة الحرارة ، عادة ما يتم فتحها إلى موضع الذروة ثم تدويرها مرة أخرى 1 / 2-1 كوضعية للصمام المفتوح بالكامل.لذلك ، يجب تحديد موضع الفتح الكامل للصمام وفقًا لموضع ذاكرة الوصول العشوائي (أي الشوط).يتم تثبيت هذا النوع من الصمامات بشكل أفقي في خط الأنابيب

البعد
