تفاصيل المنتج:
شروط الدفع والشحن:
|

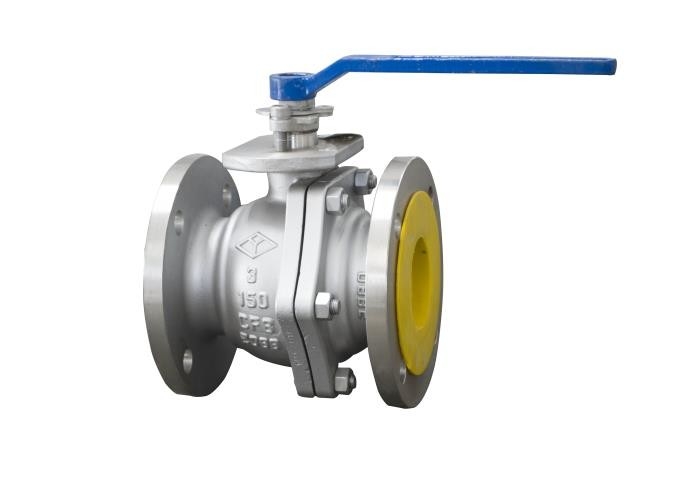

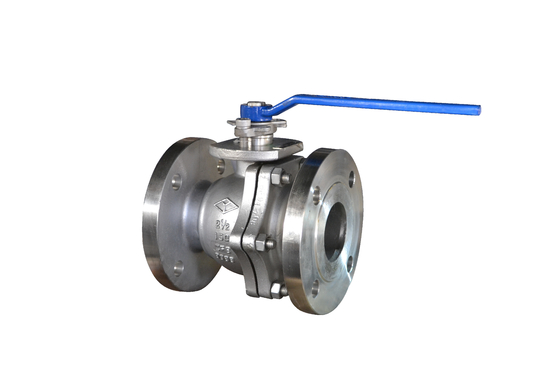

| اسم المنتج: | صمام الكرة العائمة | اللون: | طلب الزبون |
|---|---|---|---|
| اسم: | صمام الكرة شفة | اساسي: | معيار API |
| بحجم: | DN15 ~ DN150 | مادة الجسم: | 304 ؛ الفولاذ المقاوم للصدأ |
| اتصال: | flange; شفة؛ RF الترددات اللاسلكية | ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) |
| تسليط الضوء: | 4 بوصة شفة صمام الكرة العائمة,الفولاذ المقاوم للصدأ شفة صمام الكرة العائمة,4 بوصة شفة صمام تعويم |
||
تتطلب الصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ دوران 90 درجة فقط ولحظة دوران صغيرة للإغلاق بإحكام.يوفر تجويف جسم الصمام المتساوي تمامًا للوسط مقاومة قليلة ، مباشرة عبر قناة التدفق.تعتبر الصمامات الكروية بشكل عام هي الأفضل للفتح والإغلاق بشكل مباشر ، ولكن التطورات الأخيرة صممت هذه الصمامات لتخنق وتسيطر على التدفق.السمة الرئيسية للصمام الكروي هي هيكله المضغوط ، وسهل التشغيل والصيانة ، ومناسب للماء والمذيبات والأحماض والغاز الطبيعي ووسائط العمل العامة الأخرى ، ولكنه مناسب أيضًا لظروف العمل السيئة للوسائط ، مثل بيروكسيد الأكسجين والأكسجين والميثان والإيثيلين.يمكن أن يكون جسم الصمام الكروي متكاملًا ، ويمكن أيضًا دمجه.يتم تركيب هذا النوع من الصمامات في الاتجاه الأفقي لخط الأنابيب.
تعمل الصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ عن طريق تدوير الجذع لفتح الصمام أو منعه.يمكن تحويل ضوء تبديل الصمام الكروي ، صغير الحجم ، إلى عيار كبير ، وختم موثوق به ، وبنية بسيطة ، وصيانة مريحة ، وسطح مانع للتسرب ، وسطح كروي غالبًا في حالة مغلقة ، وليس من السهل أن يكون تآكل الوسائط ، ويستخدم على نطاق واسع في مختلف الصناعات
| يكتب | DN | إل | د | د1 | د2 | F | Z-Φd | ح | تي |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1 / 4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1 / 2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1 / 2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| جزء اسم | مواد |
| الجسم | CF8 |
| الجذعية ، الكرة | F304 |
| يا الدائري ، التعبئة | PTFE |
| عيوب محتملة | سبب الفشل | طريقة القضاء على العطل |
| 1. تسرب من سطح الختم | 1. برغي الحافة الوسطى مفكوك. | 1. اربط مسمار الفلنجة الأوسط بالتساوي. |
| 2. الأضرار التي لحقت سطح الختم. | 2. إصلاح سطح الختم أو استبدال الأجزاء. | |
| 2. تسرب التعبئة | 1. التعبئة غير كافية. | 1.أضف حشو. |
| 2. لم يتم الضغط على التعبئة بإحكام. | 2-اضغط على التعبئة بإحكام. | |
| 3. تسرب في الفم الأوسط | 1. وسادة الحافة الوسطى تالفة أو غير صالحة. | 1 استبدل حشية الشفة الوسطى. |
| 2. لم يتم إحكام ربط البراغي ذات الحافة الوسطى. | 2 أحكم ربط شفة البرغي الأوسط بالتساوي. |
1. يجب حفظ هذا المنتج في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. التخزين طويل الأمد ، الصيانة الدورية.
3. يمكن تثبيت هذا المنتج في أي موضع من خطوط الأنابيب أو المعدات ، ولكن يجب أن يكون مناسبًا للفتح والإغلاق.
4. قبل التثبيت ، يجب إجراء اختبار الضغط لتلبية المتطلبات قبل التثبيت.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. يشير موضع المقبض إلى ما إذا كان الصمام مفتوحًا أم مغلقًا.يفتح المقبض عندما يكون مسطحًا مع محور الأنبوب ، ويغلق عندما يكون عموديًا على محور الأنبوب.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء
