تفاصيل المنتج:
شروط الدفع والشحن:
|

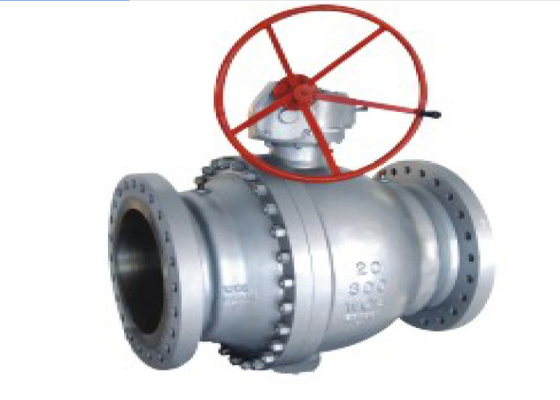

| اسم المنتج: | صمام الكرة العائمة | مادة: | A216 WCB |
|---|---|---|---|
| اللون: | طلب الزبون | اكتب: | صمام الكرة |
| اتصال: | شفة | قوة: | عنفة |
| مقعد: | أ 105 | ينبع: | A182 f6a |
| ضغط: | ضغط متوسط ، ضغط مرتفع | متوسط: | ماء |
| تسليط الضوء: | ارتداء صمام الكرة نوع مرتكز الدوران المقاوم,صمام الكرة نوع WCB مرتكز الدوران,التوربينات A216 WCB الكرة صمام |
||
ينتمي الصمام الكروي ذو الشفة الدودية وصمام البوابة إلى نفس النوع من الصمامات.الفرق هو أن الجزء الختامي هو كرة.تدور الكرة حول الخط المركزي لجسم الصمام للفتح والإغلاق.يستخدم الصمام الكروي بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسيط في خط الأنابيب.
يتم فك الصمام أو انسداده عن طريق تدوير الصمام.يتميز الصمام الكروي بميزة مفتاح الضوء والحجم الصغير.يمكن تصنيعها بقطر كبير وختم موثوق به وبنية بسيطة وصيانة مريحة.غالبًا ما يكون سطح الختم والسطح الكروي مغلقًا ، وليس من السهل أن يتآكل بالوسيط.لقد تم استخدامه على نطاق واسع في مختلف الصناعات.
يستخدم صمام الكرة ذو شفة التروس الدودية بشكل أساسي لقطع وتوزيع وتغيير اتجاه التدفق للوسيط في خط الأنابيب.الصمام الكروي هو نوع جديد من الصمامات يستخدم على نطاق واسع في السنوات الأخيرة.
| عنصر اختبار | اختبار شل | اختبار الختم | اختبار الختم الخلفي | اختبار ختم الهواء | |
| متوسطة (مبا) | الماء (MPa) | الهواء (MPa) | |||
| الضغط (الدرجة) | 150 | 3.1 | 2.2 | 2.2 | 0.5-0.7 |
| 300 | 7.8 | 5.6 | 5.6 | ||
| 600 | 15.3 | 11.2 | 11.2 | ||
| 900 | 23.1 | 16.8 | 16.8 | ||
| نهاية شفة | ANSI 16.10.1 تحديث |
| وجها لوجه | ANSI B 16.10.2 تحديث |
| التصميم والتصنيع | API 6D BS5351 |

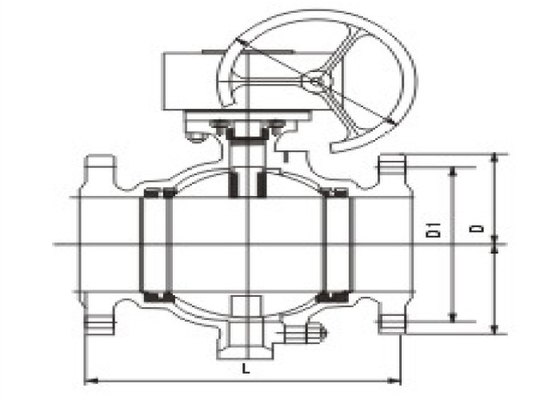

| كلاسي50 | كلاس 300 | كلاس 600 | كلاس 900 | ||||||||||||||||||||||
| DN | NPS | إل | د | D1 | DN | NPS | إل | د | D1 | DN | NPS | إل | ن | D1 | DN | NPS | إل | ج | D1 | ||||||
| الترددات اللاسلكية | RW | الترددات اللاسلكية | RW | الترددات اللاسلكية | RTJ | RW | RTJ | الترددات اللاسلكية | RW | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190.5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165.1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190.5 |
| 150 | 6 | 394 | 457 | 279 | 241.5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190.5 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-ج | 387.5 | 125 | 5 | 508 | 511 | 508 | 330 | 266.5 | 125 | 5 | 550 | 902 | 559 | 349 | 279.4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317.5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514.5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393.7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571.5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469.9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628.5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533.4 |
| 500 | 10 | 914 | ز 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558.8 |
| 600 | 24 | 1007 | 1143 | 813 | 749.5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803.5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2 ب | 1245 | 1346 | 837 | 795.5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009.5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
