تفاصيل المنتج:
شروط الدفع والشحن:
|

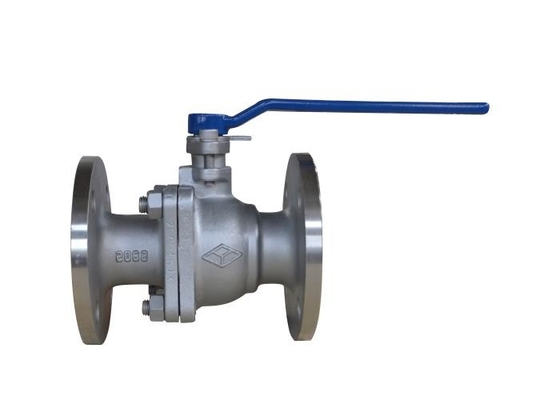

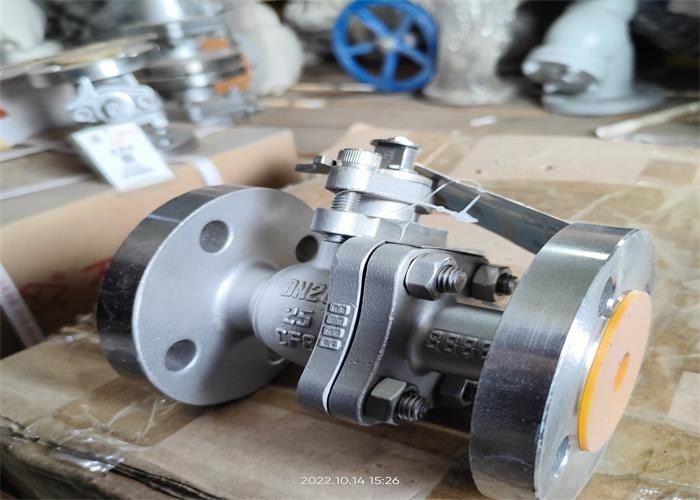

| اسم المنتج: | صمام الكرة العائمة | اسم: | شفة الكرة vavle |
|---|---|---|---|
| اتصال: | نهاية شفة / RF / شفة | قوة: | مقبض |
| ضغط: | 1.6 ميجا باسكال | مادة الجسم: | 304 / ستانلس ستيل |
| اللون: | Customer's Request; طلب الزبون؛ stainless steel face وجه الفولاذ المقاوم | درجة حرارة الوسائط: | ≤150 ℃ |
| تسليط الضوء: | صمام كروي عائم 304ss,صمام كروي عائم من الفولاذ المقاوم للصدأ,صمام كروي عائم 80 مم |
||
يتكون الصمام من جسم الصمام ، والكرة ، والساق ، والمقبض وأجزاء أخرى ، عن طريق تدوير المقبض لتدوير الجذع
90 درجة ، يدفع الجذع الكرة لتدور بزاوية 90 درجة لتحقيق الفتح والإغلاق.
يمكن استخدام الصمام لفتح وإغلاق خطوط الأنابيب والمعدات ذات الوسائط المسببة للتآكل
| يكتب | DN | إل | د | د1 | د2 | فرنك بلجيكي | Z-Φd | ح |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| جزء اسم | مواد |
| الجسم | CF8 |
| الجذعية ، الكرة | F304 |
| يا الدائري ، التعبئة | PTFE |
| الضغط الاسمي |
1.6 ، 2.5 ميجا باسكال |
| القطر الاسمي |
DN15-DN200 مم |
| درجة الحرارة | ≤150 ℃ |
| ميديون | الماء والنفط والغاز |
| وسم التصميم |
GB / T 12237 |
| وجها لوجه |
GB / T 12221 |
| الفحص والاختبار |
GB / T 26480 |
1. يجب حفظ هذا المنتج في مستودع جاف ويمنع منعا باتا تخزينه في الهواء الطلق.
2. التخزين طويل الأمد ، الصيانة الدورية.
3. يمكن تثبيت هذا المنتج في أي موضع من خطوط الأنابيب أو المعدات ، ولكن يجب أن يكون مناسبًا للفتح والإغلاق.
4. قبل التثبيت ، يجب إجراء اختبار الضغط لتلبية المتطلبات قبل التثبيت.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. يجب ألا يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. يشير موضع المقبض إلى ما إذا كان الصمام مفتوحًا أم مغلقًا.يفتح المقبض عندما يكون مسطحًا مع محور الأنبوب ، ويغلق عندما يكون عموديًا على محور الأنبوب.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
| عيوب محتملة | سبب الفشل | طريقة القضاء على العطل |
| تسرب سطح الختم |
1. برغي الحافة الوسطى مفكوك. 2. الأضرار التي لحقت سطح الختم. |
1. اربط مسمار الفلنجة الأوسط بالتساوي. 2. إصلاح سطح الختم أو استبدال الأجزاء. |
| تسرب التعبئة |
1. التعبئة غير كافية. 2. لم يتم الضغط على التعبئة بإحكام. |
1 أضف حشو. 2. اضغط على التعبئة بإحكام. |
| تسرب في الفم الأوسط |
1. وسادة الحافة الوسطى تالفة أو غير صالحة. 2. لم يتم إحكام ربط البراغي ذات الحافة الوسطى. |
1. استبدال وسادة الحافة الوسطى. 2. اربط مسمار الحافة الأوسط بالتساوي. |
