تفاصيل المنتج:
شروط الدفع والشحن:
|

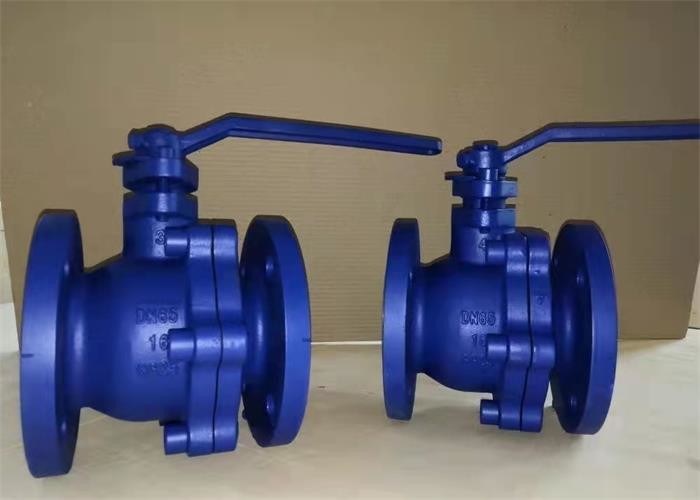

| اسم المنتج: | صمام الكرة العائمة | اللون: | أزرق؛ عملاء |
|---|---|---|---|
| متوسط: | ماء | مادة الجسم: | الحديد والحديد الرمادي وحديد الدكتايل |
| اتصال: | flange end; نهاية شفة RF الترددات اللاسلكية | ضغط العمل: | 1.0 ~ 1.6 ميجا باسكال |
| يكتب: | صمام كروي ، صمام عوامة | مادة الكرة: | HT200 ؛ 304 |
| درجة حرارة الوسائط: | درجة حرارة متوسطة | الوسائل المفتوحة: | مقبض |

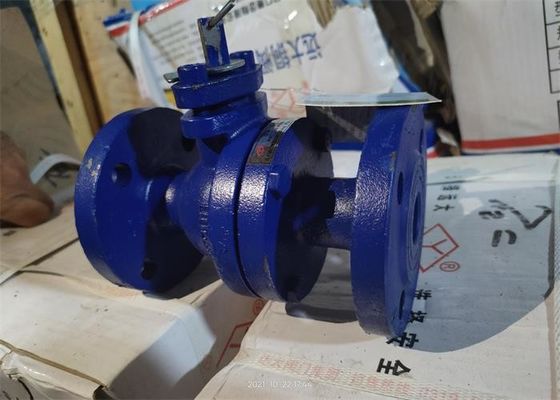

| تسليط الضوء: | صمام كروي عائم من الحديد الرمادي,مقاس 80 مم,صمام كروي عائم |
||
يتكون الصمام من جسم الصمام ، والكرة ، وساق الصمام ، وغدة التعبئة ، ولوحة الحد ، والمقبض وأجزاء أخرى ، ومقبض ومحور خط الأنابيب الموازي للصمام في وضع الفتح ، ومحور الأنبوب عموديًا على الوضع المغلق ، عن طريق تدوير مقبض 90 درجة لتحقيق الفتح والإغلاق
| يكتب |
بحجم |
المعلومات (مم) | ||||||
| إل | د | د1 | د2 | فرنك بلجيكي | Z-Φd | ح | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| جزء اسم | مادة جزئية |
| الجسم | حديد الدكتايل الرمادي |
| كرة | مطلي بالكروم من الحديد الزهر الرمادي / 201 |
| إيقاف | الكربون الصلب والفولاذ المقاوم للصدأ |
| ختم | PTFE |
| التعبئة | مرونة الجرافيت |
| يتعامل | HT200 / QT450-10 |
| طوقا | PTFE |
| لوحة الحد | Q235 |
| غدة التعبئة | HT200 / QT450-10 |
1. هيكل بسيط ، تكنولوجيا تصنيع جيدة ، فتح وإغلاق مرن وسريع ، نطاق تطبيق واسع.
2. يعتمد الجذع على هيكل منع الانفجار لزيادة سلامة الصمام الكروي.
3. يمكن للوسيط أن يتدفق من كلا جانبي جسم الصمام في أي اتجاه ، ويمكن أن يحقق الغرض من التشغيل أو القطع
· الضغط الاسمي: 1.0 / 1.6 ميجا باسكال
· القطر الاسمي: DN15-150mm
· درجة الحرارة والوسط المطبق: المادة الرئيسية هي الحديد الزهر الرمادي: درجة الحرارة القابلة للتطبيق 0 ~ 120 ℃ ، الوسيط المطبق: الماء ؛≤0.2MPa بخار مشبع ؛≤1.4MPa زيت الجودة العامة.
· تصميم وتصنيع: GB / T 15185 صمام كروي من الحديد والنحاس
· طول الهيكل: طول هيكل الصمام المعدني GB / T 12221
· نهاية التوصيل: GB / T 17241.6 شفة متكاملة من الحديد الزهر
· الفحص والاختبار: اختبار ضغط الصمام الصناعي GB / T13927
1. هيكل بسيط ، تكنولوجيا تصنيع جيدة ، فتح وإغلاق مرن وسريع ، نطاق تطبيق واسع.
2. يعتمد الجذع على هيكل منع الانفجار لزيادة سلامة الصمام الكروي.
3. يمكن للوسيط أن يتدفق من كلا جانبي جسم الصمام في أي اتجاه ، ويمكن أن يحقق الغرض من التشغيل أو القطع.
احتياطات التخزين والتركيب والاستخدام
1. يتم حفظ هذا الصمام في مستودع جاف ، ويمنع منعا باتا تخزينه في الهواء الطلق.
2. يجب الحفاظ على التخزين طويل الأمد بانتظام.
3. يمكن تثبيت المنتج في أي موضع وأي خط أنابيب ، ويجب أن تكون ظروف العمل متوافقة مع متطلبات مواصفات الأداء.
4. قبل التثبيت ، يجب إجراء اختبار الضغط لتلبية المتطلبات قبل التثبيت.
5. يجب تنظيف تجويف الأنبوب والصمام قبل التركيب.
6. بعد التثبيت ، لا يجوز تعريض المنتج لقوة خارجية كبيرة.
7. يجب أن يكون اتجاه المقبض متسقًا مع اتجاه الأخدود المربع للساق.
8. عندما تكون درجة الحرارة الصغرى المحلية أقل من 4 ℃ ، يجب عمل حماية عازلة.كصمام طرفي ، يجب تسخينه بأنبوب أو سترة لمنع درجة حرارة جدار الأنبوب من الانخفاض إلى أقل من 0 درجة مئوية.
9. يمنع منعا باتا التركيب والاستخدام في خط الأنابيب تحت الاهتزاز أو التغيرات السريعة في درجة الحرارة المتوسطة.
