تفاصيل المنتج:
شروط الدفع والشحن:
|

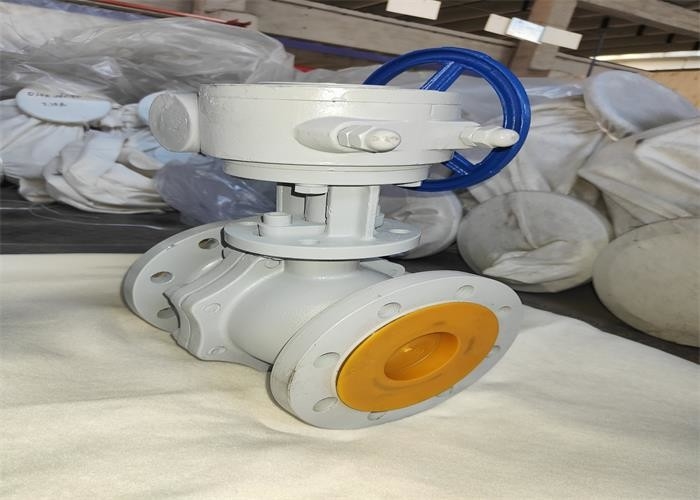

| اسم المنتج: | صمام الكرة العائمة | اللون: | أبيض ، طلب الزبون |
|---|---|---|---|
| بحجم: | DN50 ~ DN250 | متوسط: | زيت ، ماء |
| ضغط العمل: | 1.6 ~ 2.5 ميجا باسكال | قوة: | بمحركات |
| درجة حرارة الوسائط: | درجة حرارة عالية | ختم: | PTFE |
| تسليط الضوء: | صمام كروي عائم 2 بوصة,وضع محرك التوربينات,صمام كروي عائم |
||
· تصميم وتصنيع: GB / T 12237 صمامات كروية ذات حواف وملحومة تناكبي
الطول الإنشائي: الطول الإنشائي GB / T 12221 للصمامات المعدنية
· نهاية التوصيل: شفة الأنبوب الفولاذي المتكاملة GB / T 9113.1
· الفحص والاختبار: فحص واختبار الصمامات GB / T 26480
| يكتب | DN | إل | φ4 | φ3 | φ2 | فرنك بلجيكي | Z-Φd | ح |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| الجزء الرئيسي | مواد |
| الجسم | WCB |
| الجذعية ، الكرة | 2 كر 13 |
| الختم والتعبئة | PTFE |
العيوب الممكنة وطرق التخلص منها
| عيوب محتملة | سبب الفشل | طريقة القضاء على العطل |
| تسرب سطح الختم | 1. البراغي ذات الحافة الوسطى مفكوكة. 2. سطح الختم تالف. |
1. اربط مسامير الحافة الوسطى بالتساوي. 2. تقليم سطح الختم أو استبدال الأجزاء. |
| تسرب التعبئة | 1. التعبئة غير كافية. 2. لم يتم ضغط التعبئة. |
1. إضافة حشو. 2. التعبئة المدمجة |
| تسرب في الفم الأوسط | 1. الوسادة الصينية الفرنسية تالفة أو غير صالحة. 2. لم يتم إحكام ربط البراغي ذات الحافة الوسطى. |
1. استبدل حشية الشفة الوسطى. 2. اربط مسامير الحافة الوسطى بالتساوي |
1. يجب أن يتم تخزين المنتج في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. للتخزين طويل الأجل ، يلزم إجراء صيانة دورية.
3. يمكن تثبيت هذا المنتج في أي موضع من خطوط الأنابيب أو المعدات ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. نظف الأنبوب وتجويف الصمام قبل التركيب.
6. لا يجوز أن يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. يشير موضع المقبض إلى أن الصمام مفتوح أو مغلق.يفتح المقبض عندما يكون موازياً لمحور خط الأنابيب ، ويغلق عندما يكون عمودياً على محور خط الأنابيب.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
