| اسم المنتج: | صمام الكرة العائمة | مادة الجسم: | 304; 304 ؛ Stainless Steel ستانلس ستيل |
|---|---|---|---|
| اللون: | لون المواد | وسائل الإعلام: | ماء ، نفط ، غاز ، بخار ، وسط تآكل |
| بحجم: | DN15 ~ DN200 | اتصال: | flange; شفة؛ RF الترددات اللاسلكية |
| ضغط: | 1.6 ميجا باسكال | قوة: | مقبض |
| تسليط الضوء: | 1.6 ميجا باسكال صمام كروي عائم,صمام كروي عائم SS304,صمام عائم من الفولاذ المقاوم للصدأ 1 بوصة |
||

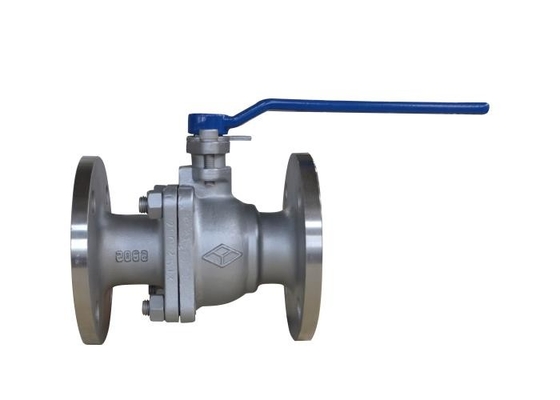

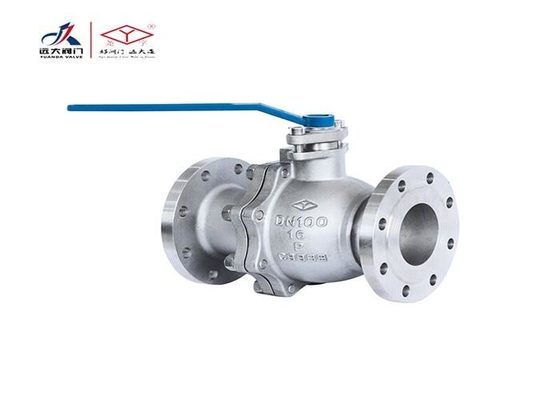

يتكون الصمام من جسم الصمام والكرة وساق الصمام والمقبض وأجزاء أخرى.يدور ساق الصمام عن طريق تدوير المقبض
90 درجة ، يقود قضيب الصمام الكرة لتدور بزاوية 90 درجة لتحقيق الفتح والإغلاق.
| يكتب | DN | إل | د | D1 | د 2 | فرنك بلجيكي | Z-Φd | ح |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| جزء اسم | مواد |
| الجسم | CF8 |
| الجذعية ، الكرة | F304 |
| الختم والتعبئة | PTFE |
1. يجب أن يتم تخزين المنتج في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. للتخزين طويل الأجل ، يلزم إجراء صيانة دورية.
3. يمكن تثبيت هذا المنتج في أي موضع من خطوط الأنابيب أو المعدات ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. نظف الأنبوب وتجويف الصمام قبل التركيب.
6. لا يجوز أن يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. يشير موضع المقبض إلى أن الصمام مفتوح أو مغلق.يفتح المقبض عندما يكون موازياً لمحور خط الأنابيب ، ويغلق عندما يكون عمودياً على محور خط الأنابيب.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء
· تصميم وتصنيع: صمامات كروية فولاذية للبترول والبتروكيماويات والصناعات ذات الصلة (GB / T 12237)
الطول الإنشائي: الطول الإنشائي GB / T 12221 للصمامات المعدنية
· نهاية التوصيل: JB / T 79.1 شفة أنبوب فولاذي متكامل
· الفحص والاختبار: فحص واختبار الصمامات GB / T 26480
