تفاصيل المنتج:
شروط الدفع والشحن:
|

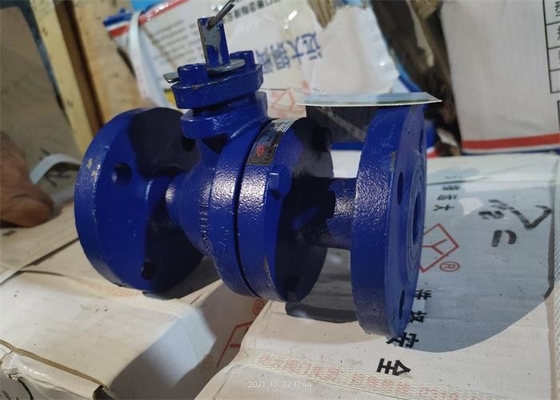

| اسم المنتج: | صمام الكرة العائمة | اللون: | الأزرق ، طلب الزبون |
|---|---|---|---|
| اتصال: | شفة | ضغط العمل: | 1.0-1.6 ميجا باسكال (10-25 بار) |
| متوسط: | Water; ماء؛ oil نفط | اساسي: | غيغابايت |
| بحجم: | DN15 ~ DN150 | قوة: | مقبض |
| تسليط الضوء: | صمام كروي عائم 25 بار,صمام كروي عائم قياسي صيني,صمام كروي ذو حواف من النوع العائم |
||

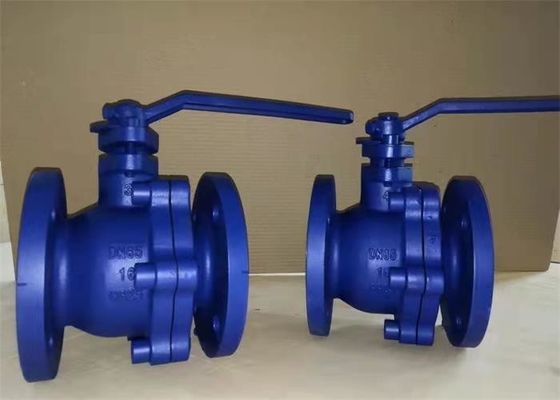

يتكون الصمام من جسم الصمام ، والكرة ، وساق الصمام ، وغدة التعبئة ، ولوحة الحد ، والمقبض وأجزاء أخرى.يشير المقبض الموازي لمحور خط الأنابيب إلى أن الصمام في وضع الفتح ، ويشير عموديًا على محور خط الأنابيب إلى أن الصمام في الوضع المغلق.يمكن تحقيق الفتح والإغلاق عن طريق تدوير المقبض 90 درجة
| يكتب |
DN |
حجم الاتصال (مم) | ||||||
| إل | د | D1 | د 2 | فرنك بلجيكي | Z-Φd | ح | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| جزء اسم | مواد |
| الجسم | حديد رمادي / حديد مطيل |
| كرة | طلاء الكروم من الحديد الزهر الرمادي / 201 |
| إيقاف | الكربون الصلب والفولاذ المقاوم للصدأ |
| ختم | PTFE |
| التعبئة | مرونة الجرافيت |
| يتعامل | HT200 / QT450-10 |
| طوقا | PTFE |
| لوحة محدودة | Q235 |
| الغدة التعبئة | HT200 / QT450-10 |
1. هيكل بسيط ، عملية تصنيع جيدة ، فتح وإغلاق مرن وسريع ، ونطاق تطبيق واسع.
2. يعتمد ساق الصمام على هيكل مضاد للنفخ لزيادة سلامة الصمام الكروي.
3. يمكن للوسيط أن يتدفق في أي اتجاه من كلا جانبي جسم الصمام لتحقيق غرض التوصيل أو الفصل.
1. يجب تخزين الصمام في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. بالنسبة للتخزين طويل الأمد ، يجب صيانته بانتظام.
3. يمكن تثبيت المنتج في أي موضع وأي خط أنابيب ، ويجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. نظف الأنبوب وتجويف الصمام قبل التركيب.
6. بعد تثبيت المنتج ، يجب ألا يتعرض لقوة خارجية كبيرة.
7. يجب أن يكون اتجاه المقبض متسقًا مع اتجاه أخدود الرأس المربع لساق الصمام.
8. عندما تكون درجة الحرارة المحلية الدنيا أقل من 4 ℃ ، يجب توفير حماية عازلة للحرارة ؛كصمام طرفي ، يجب تسخينه عن طريق تتبع الأنبوب أو الغلاف لمنع درجة حرارة جدار الأنبوب من أن تكون أقل من 0.
9. يمنع منعا باتا تركيبه واستخدامه على خط الأنابيب المعرض للاهتزاز أو التغيير المفاجئ لدرجة الحرارة المتوسطة.
| فشل محتمل | سبب الفشل | طريقة الاستبعاد |
| تسرب التعبئة |
1. فشل التعبئة. 2. لم يتم ضغط التعبئة. 3. التعبئة غير كافية. |
1. استبدال التعبئة والتغليف. 2. ضغط التعبئة. 3. إضافة حشو. |
| تسرب في الفم الأوسط |
1. لم يتم إحكام ربط البراغي ذات الحافة الوسطى. 2. تلف الوسادة الصينية الفرنسية. |
1. اربط براغي الحافة الوسطى. 2. استبدل حشية الشفة الوسطى. |
| تسرب سطح الختم |
1. البراغي ذات الحافة الوسطى مفكوكة. 2. سطح الختم تالف أو تالف. |
1. اربط براغي الحافة الوسطى. 2. تقليم سطح الختم أو استبدال الأجزاء. |
