تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الكرة العائمة | قوة: | مقبض |
|---|---|---|---|
| ضغط: | 150 رطل | درجة حرارة الوسائط: | -29 ~ 150 درجة مئوية |
| متوسط: | الماء والزيت والبخار | اللون: | طلب الزبون |
| مادة الكرة: | F304 | حجم الميناء: | 1/2 "~ 8" |
| تسليط الضوء: | صمام عائم بالماء 4 بوصة,صمام عائم بشفة 4 بوصة,صمام كروي عائم 150 رطل |
||

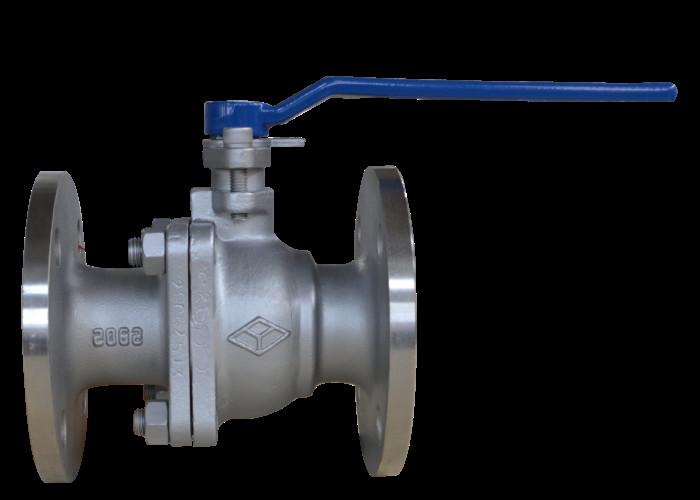

هذا الصمام مناسب لفتح وإغلاق أنابيب المياه والبخار والنفط.
يتكون الصمام من جسم الصمام والكرة وساق الصمام والمقبض وأجزاء أخرى.يدور ساق الصمام عن طريق تدوير المقبض
90 درجة ، يقود قضيب الصمام الكرة لتدور بزاوية 90 درجة لتحقيق الفتح والإغلاق.
| يكتب | الضغط (رطل) | اختبار الضغط | درجة حرارة مناسبة ℃ | وسط مناسب | |
| القوة (الماء) (MPa) | ختم (ماء) (MPa) | ||||
| API (B) Q41F-150Lb (C) | 150 | 3.0 | 2.2 | ≤150 ℃ | الماء والبخار والزيت |
· تصميم وتصنيع: API 6D
· طول الهيكل: API 6D
نهاية الاتصال: ASME B16.5
التفتيش والاختبار: API 6D
| جزء اسم | مواد |
| الجسم | ASTM A216 WCB |
| الجذعية ، الكرة | ASTM A182 F304 |
| الختم والتعبئة | PTFE |
| DN | إل | د | D1 | د 2 | ب | لا | F | ح |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| عيوب محتملة | سبب الفشل | طريقة القضاء على العطل |
| تسرب سطح الختم |
1. البراغي ذات الحافة الوسطى مفكوكة. 2. سطح الختم تالف. |
1. اربط مسامير الحافة الوسطى بالتساوي. 2. تقليم سطح الختم أو استبدال الأجزاء. |
| تسرب التعبئة |
1. التعبئة غير كافية. 2. لم يتم ضغط التعبئة. |
1. إضافة حشو. 2. ضغط التعبئة. |
| تسرب في الفم الأوسط |
1. الوسادة الصينية الفرنسية تالفة أو غير صالحة. 2. لم يتم إحكام ربط البراغي ذات الحافة الوسطى. |
1. استبدل حشية الشفة الوسطى. 2. اربط مسامير الحافة الوسطى بالتساوي.
|
1. يجب أن يتم تخزين المنتج في مستودع جاف ولا يجوز تخزينه في الهواء الطلق.
2. للتخزين طويل الأجل ، يلزم إجراء صيانة دورية.
3. يمكن تثبيت هذا المنتج في أي موضع من خطوط الأنابيب أو المعدات ، ولكن يجب أن يكون من السهل فتحه وإغلاقه.
4. يجب إجراء اختبار الضغط قبل التثبيت ، ولا يمكن إجراء التثبيت إلا إذا كان يفي بالمتطلبات.
5. نظف الأنبوب وتجويف الصمام قبل التركيب.
6. لا يجوز أن يتعرض المنتج لقوة خارجية كبيرة بعد التثبيت.
7. يشير موضع المقبض إلى أن الصمام مفتوح أو مغلق.يفتح المقبض عندما يكون موازياً لمحور خط الأنابيب ، ويغلق عندما يكون عمودياً على محور خط الأنابيب.
8. يجب أن تكون ظروف التشغيل متوافقة مع متطلبات مواصفات الأداء.
