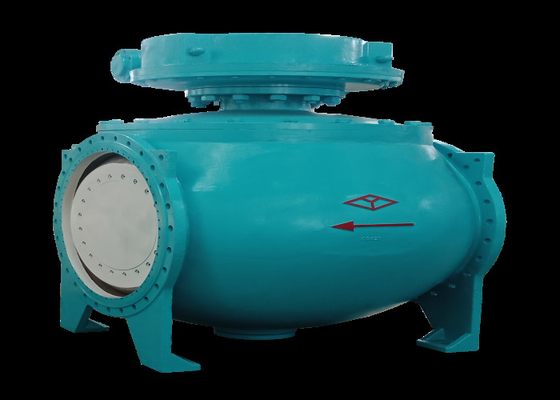

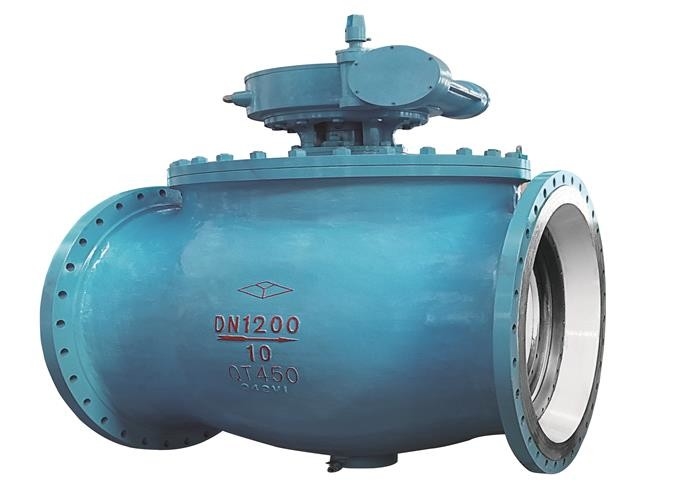

حديد الدكتايل شفة نهاية صمام نصف كروي غريب الأطوار صمام كروي عائم

استعمال:

يمكن استخدام الصمام لمنع الوسيط من التيار المعاكس في أي نظام خطوط أنابيب.

مبدأ العمل

يتم فك الصمام أو انسداده عن طريق تدوير سلسلة الصمام.يتميز الصمام الكروي بميزة مفتاح الضوء والحجم الصغير.يمكن تصنيعها بقطر كبير وختم موثوق به وبنية بسيطة وصيانة مريحة.غالبًا ما يكون سطح الختم والسطح الكروي مغلقًا ، وليس من السهل أن يتآكل بالوسيط.لقد تم استخدامه على نطاق واسع في مختلف الصناعات

النمط الهيكلي

1. النوع المثبت في الأعلى: إنه موجه بشكل أساسي إلى الوسط الذي يعاني من تآكل وتآكل خطير.الهيكل المركب العلوي مناسب للغاية لاستبدال أجزاء الفتح والإغلاق التالفة وصيانتها.ليست هناك حاجة لإزالة الصمام بالكامل من خط الأنابيب ، مما يوفر وقت الصيانة والتكلفة بشكل كبير.

2. النوع المركب على الجانب: النوع المثبت على الجانب له هيكل مدمج ووزن خفيف للصمام.إنه مناسب للمناسبات التي تتطلب مساحة تركيب الصمام.

صفة مميزة

① الصمام نصف كروي غريب الأطوار عبارة عن هيكل علوي مركب.يمكن فحص الصمام المثبت على خط الأنابيب وإصلاحه مباشرة عبر الإنترنت ، مما يمكن أن يقلل بشكل فعال من إيقاف تشغيل الجهاز ويقلل التكلفة.

② صمام نصف كروي غريب الأطوار عبارة عن تصميم بمقعد واحد.يتم التخلص من مشكلة تأثير الوسط الموجود في تجويف الصمام على سلامة الاستخدام بسبب الارتفاع غير الطبيعي في الضغط.

③ تصميم عزم دوران منخفض.يمكن فتح وإغلاق ساق الصمام ذو التصميم الهيكلي الخاص بسهولة بمقبض صغير فقط.

④ لا يوجد احتكاك بين الفتح والغلق.تحل هذه الوظيفة تمامًا مشكلة تأثر إغلاق صمام [wiki] التقليدي [/ wiki] بالاحتكاك المتبادل بين أسطح الختم.

⑤ هيكل إسفين الختم.يتم إغلاق الصمام عن طريق الضغط على الإسفين الكروي على مقعد الصمام بواسطة القوة الميكانيكية التي يوفرها ساق الصمام ، بحيث لا يتأثر إحكام الصمام بتغيير الضغط التفاضلي لخط الأنابيب ، ويتم ضمان أداء الختم بشكل موثوق تحت مختلف ظروف العمل.

⑥ هيكل التنظيف الذاتي لسطح الختم للصمام نصف كروي غريب الأطوار.عندما تميل الكرة بعيدًا عن مقعد الصمام ، فإن السائل الموجود في خط الأنابيب يمر بزاوية 360 درجة بالتساوي على طول السطح المحكم للكرة ، الأمر الذي لا يزيل التجلي الموضعي لمقعد الصمام بواسطة السائل عالي السرعة فحسب ، بل يغسل أيضًا التخلص من التراكم على سطح الختم ، وذلك لتحقيق الغرض من التنظيف الذاتي

الهدف الأساسي

1. مقاومة السوائل صغيرة ، ومعامل المقاومة الخاص بها يساوي معامل قسم الأنبوب بنفس الطول.

2. هيكل بسيط ، حجم صغير وخفيف الوزن.

3. إنه ضيق وموثوق.سطح الختم للصمام الكروي مصنوع على نطاق واسع من البلاستيك مع أداء ختم جيد.كما تم استخدامه على نطاق واسع في نظام الفراغ.

4. إنه سهل التشغيل والفتح والإغلاق بسرعة.يحتاج فقط إلى الدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل ، وهو مناسب للتحكم عن بعد.

5. الصيانة مريحة ، هيكل الصمام الكروي بسيط ، حلقة الختم قابلة للحركة بشكل عام ، والتفكيك والاستبدال مريحان نسبيًا.

6. عند الفتح الكامل أو الإغلاق الكامل ، يتم عزل سطح إحكام الكرة ومقعد الصمام عن الوسط.عندما يمر الوسيط ، فإنه لن يتسبب في تآكل سطح إحكام إغلاق الصمام.

7. لديها مجموعة واسعة من التطبيقات ، تتراوح من القطر الصغير إلى بضعة مليمترات والقطر الكبير إلى بضعة أمتار.يمكن تطبيقها من الفراغ العالي إلى الضغط العالي.عندما تدور الكرة 90 درجة ، يجب أن يكون المدخل والمخرج كرويًا ، وذلك لقطع التدفق.

الوظيفة والمواصفات
