تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمامات الحماية من الحرائق | ضغط العمل: | 1.0 ~ 1.6 ميجا باسكال |
|---|---|---|---|
| اتصال: | نهاية شفة | اللون: | أحمر / طلب الزبون |
| درجة حرارة: | ≤80 | اكتب: | ارتفاع الجذر |
| قوة: | عقارب | ختم: | EPDM / NBR |
| تسليط الضوء: | ارتفاع صمامات بوابة الحماية من الحرائق الجذعية,صمامات بوابة الحماية من الحرائق ذات العجلة اليدوية,صمام البوابة الجذعية الصاعد EPDM |
||

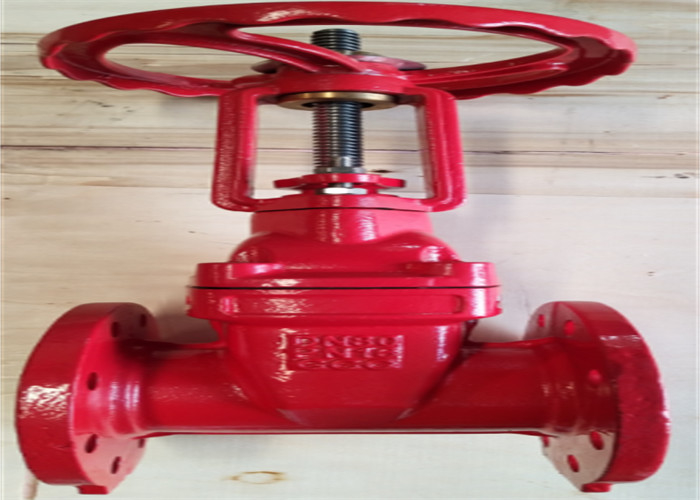

صمام بوابة الختم الناعم للساق المرتفع هو صمام صناعي.جزء الفتح والإغلاق من صمام بوابة الختم الناعم عبارة عن كبش.اتجاه حركة الكبش عمودي على اتجاه السائل.يمكن فقط فتح صمام البوابة بالكامل وإغلاقه بالكامل ، ولا يمكن ضبطه وخنقه.يحتوي الكبش على سطحين مانع للتسرب.الوضع الأكثر استخدامًا هو أن سطحي الختم لصمام الكبش يشكلان إسفينًا ، وتختلف زاوية الإسفين وفقًا لمعلمات الصمام ، عادةً 50
تنقسم صمامات البوابة ذات الختم الناعم إلى صمامات بوابة مانعة للتسرب ذات جذع عالٍ وصمامات بوابة مانعة للتسرب غير مرتفعة.تشمل الشركات المصنعة المحلية الرئيسية شركة Beijing jiast Valve Co.، Ltd. ، التي عادة ما تحتوي على خيوط شبه منحرفة على قضيب الرفع.من خلال الجوز الموجود في منتصف الكبش وأخدود التوجيه على جسم الصمام ، يتم تغيير الحركة الدورانية إلى حركة خطية ، أي يتم تغيير عزم التشغيل إلى دفع التشغيل.عندما يتم فتح الصمام ، عندما يكون ارتفاع الرفع للكبش يساوي 1: 1 مرة من قطر الصمام ، فإن قناة السوائل تكون مفتوحة تمامًا ، ولكن لا يمكن مراقبة هذا الوضع أثناء التشغيل.في الاستخدام الفعلي ، يتم استخدام رأس جذع الصمام كعلامة ، أي ، يتم استخدام الموضع الذي لا يمكن فتحه كموقع مفتوح بالكامل.من أجل النظر في ظاهرة القفل الناتجة عن تغير درجة الحرارة ، عادة ما يتم فتحها إلى موضع الذروة ثم تدويرها مرة أخرى 1 / 2-1 كوضعية للصمام المفتوح بالكامل.لذلك ، يجب تحديد موضع الفتح الكامل للصمام وفقًا لموضع ذاكرة الوصول العشوائي (أي الشوط).يتم تثبيت هذا النوع من الصمامات بشكل أفقي في خط الأنابيب
| بحجم | إل | د | D1 | د 2 | ب | F | Zxфd |
| 50 | 178 ± 1.5 | 165 | 125 | 99 | 19 | 3 | 4xф19 |
| 65 | 190 ± 2 | 185 | 145 | 118 | 19 | 3 | 4xф19 |
| 80 | 203 ± 2 | 200 | 160 | 132 | 19 | 3 | 8xф19 |
| 100 | 229 ± 2 | 220 | 180 | 156 | 21 | 3 | 8xф19 |
| 125 | 254 ± 2 | 250 | 210 | 184 | 22 | 3 | 8xф19 |
| 150 | 267 ± 2 | 285 | 240 | 211 | 22 | 3 | 8xф23 |
| 200 | 292 ± 2 | 340 | 295 | 266 | 23 | 3 | 12xф23 |
| 250 | 330 ± 3 | 405 | 350/355 | 319 | 26 | 3 | 12Xф28 |
| 300 | 356 ± 3 | 460 | 400/410 | 370 | 28.5 | 4 | 12Xф28 |
