تفاصيل المنتج:
شروط الدفع والشحن:
|

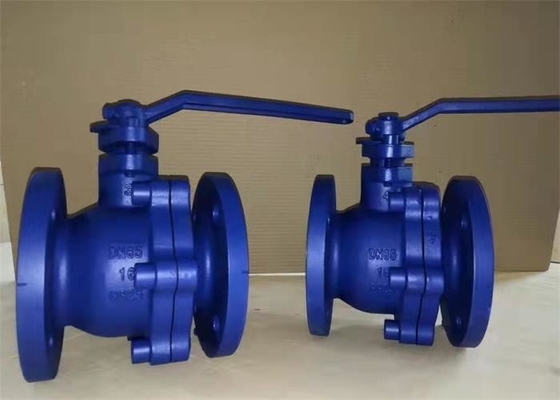

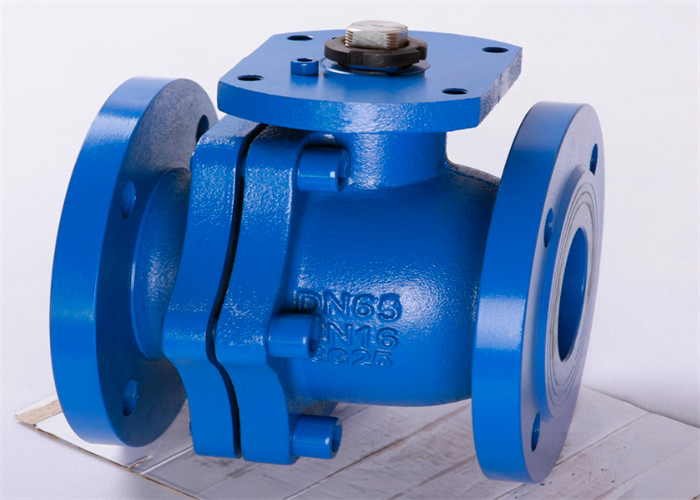

| اسم المنتج: | صمام الكرة العائمة | مادة الجسم: | الحديد الزهر |
|---|---|---|---|
| اللون: | الأزرق ، طلب الزبون | اتصال: | شفة |
| ضغط: | ضغط منخفض | درجة حرارة الوسائط: | درجة الحرارة العادية |
| اكتب: | صمام الكرة | متوسط: | ماء |
| قوة: | هاندل | مادة الكرة: | س 235 |
| تسليط الضوء: | صمام كروي ذو حواف من الحديد الزهر المقاوم للتآكل,صمام كروي ذو حواف من الحديد الزهر Q235,صمام كروي من الحديد الزهر DIN Handel |
||
مقدمة
ينتمي الصمام الكروي وصمام البوابة إلى نفس نوع الصمام.الفرق هو أن الجزء الختامي عبارة عن كرة.تدور الكرة حول الخط المركزي لجسم الصمام للفتح والإغلاق.يستخدم الصمام الكروي بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسيط في خط الأنابيب.يتم تعريف معيار صمام الكرة شفة GB / t21465-2008 "مصطلحات الصمام" على أنه صمام يتم فيه دفع الرافعة (الكرة) بواسطة ساق الصمام وتدور حول محور ساق الصمام.
| DN | د | إل | د | ج | ص | ب | ن | ح | ه | يو | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | م 5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | م 5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | م 5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | م 6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | م 6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | م 8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | م 10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | م 10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | م 10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | م 12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | م 16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | م 20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | م 20 | 33 |
| نهاية شفة | EN 1092-2 |
| وجها لوجه DN15-DN100 | DIN3202 F4 |
| وجهًا لوجه DN125-DN250 | DIN3202 F5 |
| التصميم والتصنيع | ضجيج 3357 |
