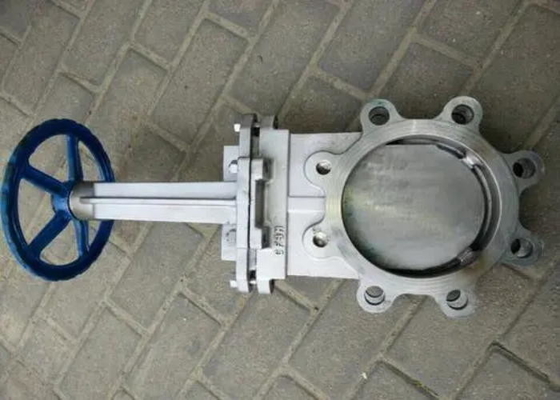

JIS PN1.0 / PN1.6 ضغط الكربون الصلب الحجم 2 "-12" صمام بوابة السكين

مقدمة

يُعرف صمام بوابة السكين أيضًا باسم صمام بوابة السكين ، وصمام بوابة السكين ، وصمام الملاط وصمام الملاط.أجزاء الفتح والإغلاق هي البوابة.اتجاه حركة البوابة عمودي على اتجاه السائل.يتم قطع الوسط بواسطة بوابة حافة السكين التي يمكنها قطع مواد الألياف.البوابة لها سطحان مانع للتسرب.يشكل سطحي الختم لصمام لوحة البوابة الأكثر استخدامًا إسفينًا.تختلف زاوية الإسفين باختلاف معلمات الصمام ، عادةً 5 درجات ، يمكن تحويل بوابة صمام بوابة سكين الإسفين إلى مجموعة كاملة ، وهو ما يسمى بصمام البوابة الصلب ؛يمكن أيضًا تحويله إلى كبش يمكن أن ينتج عنه تشوه طفيف لتحسين قدرته على التصنيع وتعويض انحراف زاوية سطح الختم في عملية المعالجة.هذا النوع من الكبش يسمى الكبش المرن.في الواقع ، لا توجد غرفة في جسم الصمام.ترتفع البوابة وتنخفض في أخدود التوجيه الجانبي ويتم الضغط عليها بإحكام على مقعد الصمام بواسطة العروة الموجودة في الأسفل.إذا كان من الضروري تحقيق إحكام متوسط ​​عالٍ ، فيمكن اختيار مقعد صمام الختم على شكل O لتحقيق إحكام ثنائي الاتجاه.يحتوي صمام بوابة السكين على مساحة تركيب صغيرة ، وضغط عمل منخفض ، وليس من السهل تجميع أشتات وسعر منخفض.

عندما يتم إغلاق صمام بوابة السكين ، لا يمكن إغلاق سطح الختم إلا بالضغط المتوسط ​​، أي ، يمكن ضغط سطح الختم لصمام البوابة على مقعد الصمام على الجانب الآخر بواسطة الضغط المتوسط ​​لضمان إغلاق سطح الختم ، وهو الختم الذاتي.يتم إغلاق معظم صمامات البوابة قسرًا ، أي عند إغلاق الصمام ، يجب دفع صمام البوابة إلى مقعد الصمام بقوة خارجية لضمان إحكام إغلاق سطح الختم.يتم تثبيت هذا النوع من الصمامات عموديًا في خط الأنابيب.

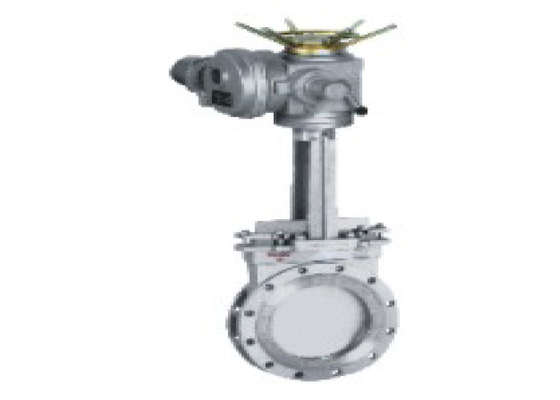

وضع القيادة لصمام بوابة السكين: يدوي ، مسنن ، كهربائي ، هوائي ، هيدروليكي ، ترس مائل ، تحكم كهربائي ، هيدروليكي وهوائي.شكل صمام بوابة السكين: ساق صاعد وساق غير صاعد.مادة صمام بوابة السكين: الحديد الزهر ، الفولاذ المصبوب ، الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، بطانة الفلور ، إلخ.

ختم صمام بوابة السكين: الختم الصلب ، الختم الناعم ، الختم أحادي الجانب ، الختم على الوجهين ومواد أخرى.

مع مزايا الحجم الصغير ، ومقاومة التدفق الصغيرة ، والوزن الخفيف ، وسهولة التركيب والتفكيك ، فإن صمام بوابة السكين الرقيق للغاية يحل تمامًا المشاكل الصعبة المتمثلة في مقاومة التدفق الكبير ، والوزن الثقيل ، والتركيب الصعب ، والمساحة الكبيرة لصمام البوابة العادي ، صمام بوابة مسطح ، صمام كروي ، صمام توقف ، صمام تنظيم وصمام فراشة.بعد ظهور صمام بوابة السكين ، تم استبدال عدد كبير من صمامات القطع العامة وصمامات التنظيم.أكبر استهلاك في العالم لصمامات بوابة السكين هو الولايات المتحدة واليابان

إستعمال:

يتم تطبيق هذا الصمام على نطاق واسع على خطوط الأنابيب مثل إمدادات المياه والصرف الصحي والبناء والنفط والصناعات الكيماوية وغاز الفحم (الغاز الطبيعي) والأغذية والأدوية ومحطة الطاقة ومحطة الطاقة النووية وتصريف التلوث الحضري وما إلى ذلك لغرض تعديل أو قطع التدفق يحتوي على وسط مختلف ، مثل الحبيبات السميكة والسائل اللزج والتلوث العائم إلخ.

هيكل

أبعاد

تعليمات التثبيت والتشغيل

1. قبل تركيب صمام بوابة السكين ، افحص تجويف الصمام وسطح الختم ، ولا يُسمح بالالتصاق بأي أوساخ أو رمال ؛

2. يجب شد البراغي في جميع أجزاء التوصيل بالتساوي.

3. تحقق من أن أجزاء التعبئة مطلوبة ليتم ضغطها لضمان إحكام التغليف والفتح المرن للمضخة ؛

4. قبل تثبيت الصمام ، يجب على المستخدم التحقق من نموذج الصمام وحجم التوصيل والانتباه إلى اتجاه التدفق المتوسط ​​لضمان التوافق مع متطلبات الصمام ؛

5. عند تركيب الصمام ، يجب على المستخدم حجز المساحة اللازمة لقيادة الصمام.

6. يجب أن يتم توصيل جهاز القيادة وفقًا لمخطط الدائرة ؛

7. يجب صيانة صمام بوابة السكين بانتظام.لا يجوز الاصطدام والضغط حسب الرغبة حتى لا تؤثر على الختم.

الحفاظ

1. لا يُسمح باستخدام عجلة اليد والمقبض وآلية النقل للرفع ، كما أن الاصطدام ممنوع تمامًا.

2. تركب صمامات البوابة المزدوجة رأسياً (أي أن ساق الصمام في الوضع الرأسي والعجلة اليدوية في الأعلى).

3. يجب أن يفتح صمام البوابة مع الصمام الجانبي الصمام الجانبي قبل الفتح (لموازنة فرق الضغط عند المدخل والمخرج وتقليل قوة الفتح).

4. يتم تركيب صمام البوابة بآلية النقل وفقًا لشروط دليل تشغيل المنتج.

5. إذا كان الصمام يفتح ويغلق بشكل متكرر ، قم بتشحيمه مرة واحدة على الأقل في الشهر
